三倍頻發生器原理

三臺單相變壓器一次側接成星形，二次側接成開口三角形，在一次側加上對稱的三相正弦波電源時，并升高電壓讓鐵芯磁路飽和，使鐵芯中磁通所含三次諧波的成分增多,相應在鐵芯線圈上感應三次諧波電壓也增高.

由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。

當帶上（例如JCC——220型高壓串級式電壓互感器）負載時，三倍頻發生器原理其電流由感性變為容性，由于功率因數低的影響，使發生器的效率較低，一般只有20%左右。因此，可在被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。

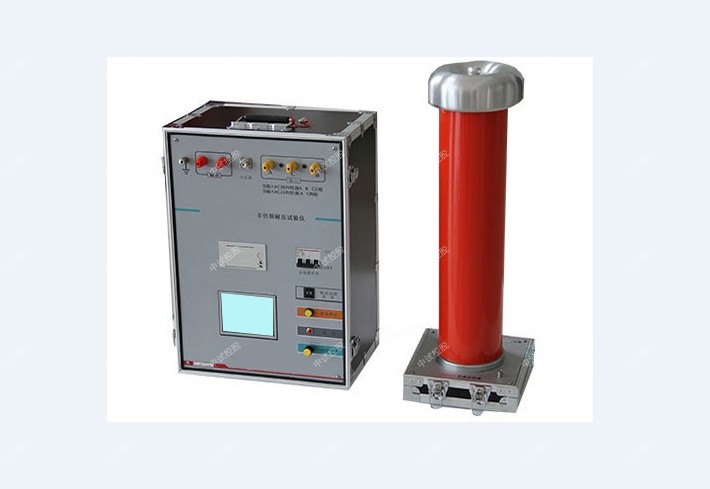

50~500Hz 多頻感應耐壓試驗儀




點擊添加圖片描述（最多60個字）
編輯




一、簡介


電壓互感器（PT）是電力系統中的關鍵設備，如匝、層間短路，支架放電和鐵芯穿芯螺絲懸浮放電等現象會嚴重影響


設備的正常運行,甚至會發生十分危險現象。對PT進行感應耐壓試驗可以幫助工作人員及時發現問題，避免造成更嚴重的


后果。ZSDF-10型多倍頻感應耐壓試驗裝置采用微機控制，運用數字波形合成技術及現代


電力電子技術設計，比傳統的工作效率高，輸出電壓穩定，測量精度高，重復性好。


變壓器和互感器的感應耐壓試驗是保證質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣


感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。


ZSDF-10多倍頻感應耐壓試驗裝置是為滿足上述要求而設計，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿


足變壓器，互感器感應耐壓試驗的需要。


二、技術特征


1、中試控股該裝置采用電力電子技術，內部核心部分使用變頻調節器。


2、參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。


3、內置PC機，8寸彩色液晶顯示，數據存儲可達到3200組。


4、中試控股采用觸摸式操作方式，配備熱敏打印機進行漢字打印。


5、可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選）。


6、觸摸方式調節電壓可實現本裝置的多倍頻試驗電壓輸出。


7、步長可以實時調節，任意選擇1V、2V、5V、10V。


8、內置LC濾波回路，保證波形畸變率在指標范圍內。


9、內置補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。


10、摒棄了傳統的三相五柱式產生原理。


11、體積小、重量輕，便于攜帶，便于大功率化。


12、不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。


13、操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。


三、參數


1、容量：10kVA （ 可擴展）


2、輸入電壓：AC，三相，380V±10%（注：也可以接入單相220V于電源輸入的A、C端；但此時的容量減半）


3、電源頻率：50Hz


4、輸出電壓：0～500V （配置中間變壓器后電壓可變高）


5、輸出頻率：50Hz，100Hz，150Hz，200Hz（可選/更多頻率可以定制）


6、波形畸變率：<3%





多倍頻與3倍頻的區別，通過以下對比會由驚奇的發現。


1、多倍頻與3倍頻的區別---規格


 序號 三倍頻 多倍頻


1 輸入必須三相AC380V 三相AC380V


   2相AC380V；220V


2 輸出只有150Hz 50、100、150、200Hz


3 手動調節輸出 手動和自動調節輸出


4 體積大、重量大、2件或3件 體積小、重量輕、1件


5 指針顯示、電磁式 數字顯示、電力電子


6   打印、保存、液晶


7 無此功能 有效監視容聲效應，避免設備損壞


四、什么是感應耐壓測試儀？


感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍低額定頻率；要求在該


電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明


顯的變化。根據試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍大工作相電壓考慮。眾所周知，變壓器在


額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會

怎樣進行空載試驗？下面將會有詳細的步驟來講解。

工具/原料

1、輸入電壓：三相380V50HZ

2、輸出電壓：單相0~300V/0~500V(連續可調)頻率:150HZ

3、輸出容量：5KVA及以上諧波失真：＜5%-8%

4、空載運行時間：≤5分鐘

5、三倍頻發生器原理額定電壓下的被試品持續時間：40秒
