電纜絕緣耐壓檢測儀

時間：2021-03-22

電纜絕緣耐壓檢測儀

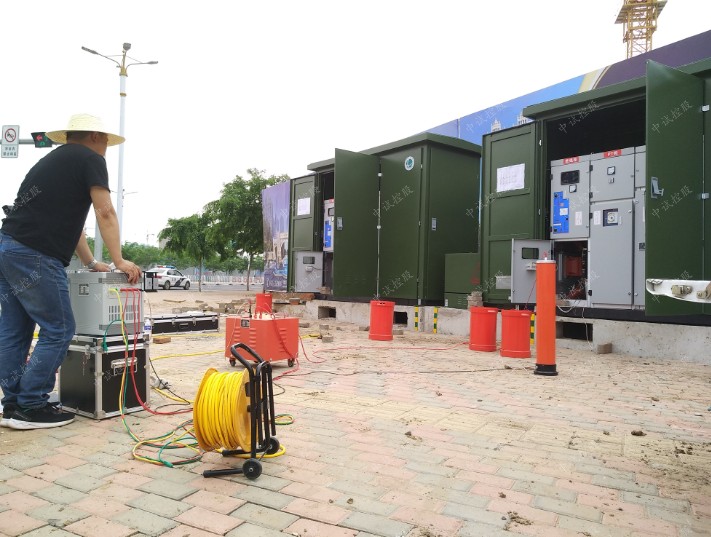

一、耐壓試驗步驟

在試驗中應嚴格按照下列步驟進行操作，這樣才能保證試驗結果的正確判斷和測試過程的安全保障。

1．檢查試驗環境有無不安全因素存在。若沒有，則將耐壓設備開機預熱5min。

2．檢查試驗設備是否置于試驗所需的電壓擋位，其整定泄漏電流值是否符合要求。

3．將試驗設備的高壓輸出端短路，通電檢查過電流繼電器是否動作，或是否發出擊穿信號。

4．將試驗設備的測試夾分別接在規定測試的部分（變壓器繞組、屏蔽、鐵心、框架等互相隔離的兩個或更多的零件上）。

5．操作試驗設備升壓。升壓初始，慢慢升至規定值的一半（應避免跳躍），然后迅速增加至規定電壓值（整個升壓過程大約在10 s），歷時1min ，在此期間不允許有連續飛弧和擊穿現象發生，然后將電壓慢慢退到零位，切斷電源，試驗完畢。

切記，不可采用突然斷電方法，以免瞬時失壓引起的振蕩過電壓而將變壓器擊穿。

35kV電纜變頻串聯諧振5km
一、簡介
ZSBX-35kV電纜變頻串聯諧振5km

1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

二、技術參數
試驗對象：35kV/400mm2電纜5km的交流耐壓試驗，電容量≤1.073uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min

額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；
額定電流：15A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能：對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；
測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-45kVA/3kV/0.4kV 1臺
額定容量：45kVA；
輸入電壓：0-400V，單相；
輸出電壓：3kV；
工作時間：60分鐘；
結構：油式；
重量：約350kg；
尺寸：700*600*400

變頻電源ZSXB-F-45kW/380V 1臺
額定輸出容量：45k
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：112.5A
額定輸出電流：112.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30-300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度： 0.1%
運行時間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲水平：≤50dB

高壓電抗器ZSDK-405kVA/54kV 2節
額定容量：405kVA;
額定電壓：54kV；
額定電流：7.5A；
電感量：35H/單節；
品質因素：Q≥30 (f=45Hz)；
工作時間：60分鐘；
結構：油式；
重量：約750kg；
尺寸：Φ650*900mm

電容分壓器ZSFR-60kV/1000pF 1套
額定電壓：60kV；
高壓電容量：1000pF
介質損耗：tgσ≤0.5%；
分壓比：1000：1
測量精度：有效值1.5級；
工作時間：60分鐘；
重量：約12kg；
尺寸：Φ160*850mm

補償電容分壓器ZSFRC-60kV/10000pF 1套
額定電壓：60kV；
高壓電容量：10000pF；
工作時間：5分鐘；
重量：12kg；
尺寸：Φ150*600mm；

電纜絕緣耐壓檢測儀油色譜試驗
在一般的情況下，檢驗變壓器中是否有電弧放電的情況，只要通過檢測變壓器中的乙炔氣體，氫氣的體積分數進行相關檢測。變壓器中的固體絕緣材料受熱或是經過電弧放射的影響之后，會有乙炔氣體產生，氫氣是因為絕緣油或是絕緣材料受到電弧影響之后產生的。對于110kv變壓器發生故障前的檢測數據，也就是標準數據值，與發生故障后的色譜數據進行對比分析。相關的數據規定是說乙炔的體積分數要小于5×10-6，氫氣的體積分數標準值為150×10-6，如果超出此數值，中試控股可以初步判定是因為變壓器內部的放電現象造成的。兩種氣體的超標，使得保護裝置發出了保護動作信號，在對變壓器進行輕瓦斯試驗，試驗表明動作信號準確，中試控股進一步驗證了短路故障是因為變壓器的內部放電導致的。

二、耐壓試驗結果的判斷方法

如果在試驗過程中發生電壓下降或發生擊穿信號，這時不要輕易判斷變壓器擊穿。應繼續進一步測試，做進一步的證實：

1．用兆歐表測其絕緣電阻，若絕緣電阻為零或接近于零，則判為擊穿；或進行二次升壓試驗，電壓逐步施加，若是擊穿，在電壓加到一定值時，可觀察到擊穿點附近出現連續的火花放電或發熱冒煙，則判為擊穿。若第二次施壓，電壓上升了又下降，電流表的指針擺動劇烈，則判為飛弧不合格。

2．若絕緣電阻沒有太大變化，或二次升壓后可持續1min無擊穿動作，則認為第一次擊穿是空氣間隙擊穿（塵埃等物質引起），我們通常稱為飛弧。外加電壓消失后，擊穿間隙立即自行復原，變壓器的絕緣電阻不會發生變化，變壓器的絕緣性能沒有發生變化，不能判定為不合格。

三、試驗所用高壓設備的容量的計算與分析

試驗所用設備中升壓變壓器容量應根據被測變壓器的容量來決定。如果容量太小，施壓時因泄漏電流劇增會造成變壓器輸出電壓明顯降低，影響對測試結果的正確判斷。升壓變壓器一般要滿足兩個條件：（1）在正常連續耐壓試驗時，變壓器繞組溫升不應超過允許值；（2）當被測變壓器擊穿時變壓器要能提供足夠大的電流通過絕緣的擊穿點。

在對110kv電力變壓器的故障檢測中，主要有以下的檢測項目。
1.1繞組直流電阻檢測
直流電阻的檢測是一項非常有效的試驗項目，能直接反映繞組匝間的短路，導線電阻差異，分接開關接觸情況，以及繞組斷股等問題。檢測的環境溫度為25度，記錄每次的數據，如果檢測數據表明，繞組直流電阻的阻值明顯較少，誤差超過了限定值，直流電阻的阻值減小，一般是由于匝間短路導致的。
介質損耗試驗
測量變壓器繞阻的介質損耗因素tgδ，可以用來判斷變壓器是否存在短路故障，對于中小型的變壓器，這個方法十分有效，但是大型變壓器的損耗體積較小，相對整體體積來說靈敏度很低。因為，變壓器的繞阻介質損耗因素tgδ是由多個等值的電路并聯而成的，繞阻的總阻值小于支路電路的tgδ值，并大于tgδ的小值。只有在短路部分體積較大時，才容易測量出來，反映出不合格數值。在現實中，對比理論值與測量值的差異，分析大型變壓器的雙繞組進行介質損耗因素以及電容的變化關系，試驗參照《現場絕緣實驗實施導則.介質損耗因素tgδ試驗》。
變比試驗
電纜絕緣耐壓檢測儀在變比試驗中，如果雙繞組變壓器的繞組出現了匝間短路的故障，匝間短路的繞組直流電阻變小，比其它同類兩相繞組電阻小；一次（二次）繞組匝間短路，變比會變小（變大）。在電阻值變小后，若高壓線圈短路則變比值變小，若低壓線圈短路則變比值變大。因此可以通過直流雙臂電橋測量繞組的電阻值，與其他二相或以前記錄值相比較。

對于絕緣油耐壓試驗中的升壓速度，電力行業標準（DL/T 429.9-1991）和標準（GB/T 507-2002）有不同的規定。

DL/T 429.9-1991中規定，測量絕緣油的擊穿電壓（俗稱耐壓值）時的升壓速度為3000V/s，允許誤差為±10%。

GB/T 507-2002中規定，測量絕緣油的擊穿電壓（俗稱耐壓值）時的升壓速度為2000V/s，允許誤差為±10%。

所以測量油耐壓時的升壓速度取決于測量時采用行標

電纜絕緣耐壓檢測儀變壓器短路試驗
通過對變壓器的短路試驗可以求得變壓器的負載損耗Pk和短路阻抗Zk，中試控股變壓器的短路阻抗是指在額定頻率和參考溫度下，一對繞組中、某一繞組的端子之間的等效串聯阻抗Zk=Rk+jXk。由于它的值除計算之外，還要通過負載試驗來確定，所以習慣上又把它稱為短路電壓或阻抗電壓。阻抗一般使用百分比來表示[2]，即uz=（Uz/U1n）*100%。短路試驗可以再任何一側進行，但由于試驗過程電流過大，可達到額定電流，而鎖甲電壓Uk很低，因而通常將高壓線圈接至電源，而將低壓線圈直接短路。
