中試控股技術研究院魯工為您講解：變頻諧振儀（計量院）

ZSBP-540kVA/270kV變頻諧振試驗裝置

試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
數據查詢功能,根據試驗日期查詢以往的試驗數據。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻諧振試驗裝置：變頻串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。

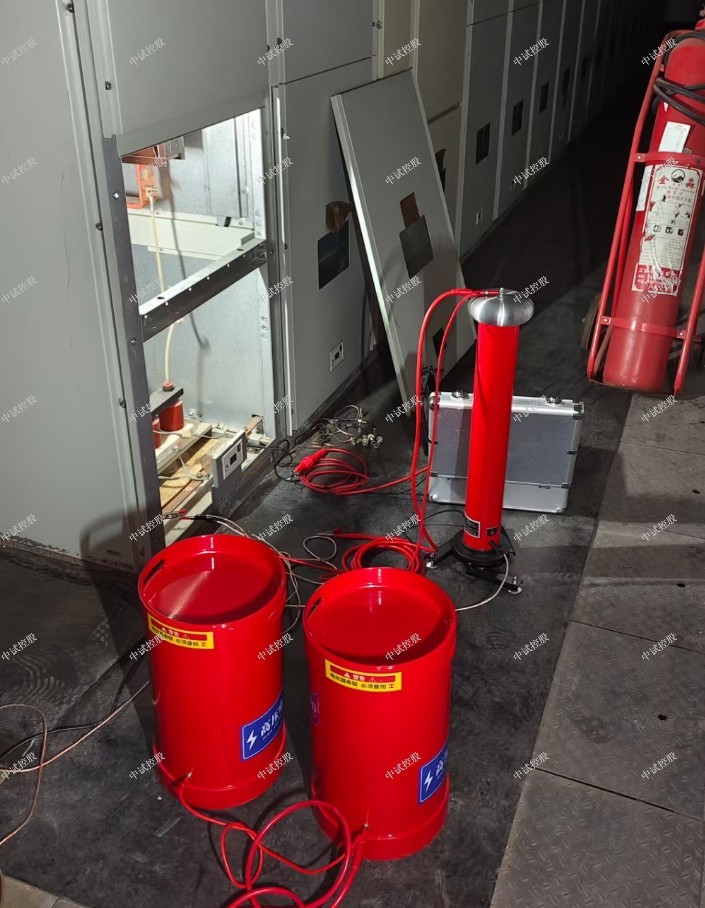

變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等

技術參數及功能描述
1、技術參數
? 輸入電源:
電壓： 380/220V±10%
頻率： 45/65Hz
? 輸出電壓：0-500V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.5%，0.1%，0.01%
? 運行連續工作時間：60分鐘
額定電壓：270kV
被試品的：
22kV---滿足10kV電纜交流耐壓試驗；
35kV---滿足10kV變壓器交流耐壓試驗；
42kV---滿足10kV開關等交流耐壓試驗；
52kV---滿足35kV電纜交流耐壓試驗；
72kV---滿足35kV變壓器交流耐壓試驗；
95kV---滿足35kV開關交流耐壓試驗；
160kV---滿足110kV變壓器交流耐壓試驗；
184kV---滿足110kV開關交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次性工作60分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6.  水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
10．輸入電源： 380/220V
11．頻率調節范圍：30Hz～300Hz
12．系統測量精度：1.5％
13．裝置具有過壓、過流、零位啟動等保護功能

設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》   GB50150-2006
《水輪發電機組安裝技術規范》               GB/T8564――2003
《高壓諧振試驗裝置》                       DL/T 849.6—2004
《電抗器》                                 GB10229.88
《電力設備預防性試驗規程》                  DL/T596-1996
《耦合電容器和電容分壓器》                  IEC358(1990)

為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作
請勿在易爆環境中操作
保持產品表面清潔和干燥

1、諧振的定義:電路中L、C的兩個分量的能量相等。 當電路中的一個電抗元件釋放能量時,另一個電抗元件必須吸收相同的能量,也就是說,在兩個電抗元件之間將產生能量脈動。

2、電路必須有電感L和電容C才能產生諧振。

3、對應于共振的頻率是共振頻率,或共振頻率,用F r示

4、串聯諧振電路的條件:當q=qi2xl=i2xc時當XL=XC時,這是R-L-C串聯電路諧振的條件。

5、串聯諧振電路的特性;

(1)電路阻抗最小,為純電阻。即, z=rjxljxc=r

(2)電路電流最大。那就是 i=E/Z=E/R4

(3)電路功率因數為1。那就是 PF=cosθ=R/Z=R/R=1

(4)電路的平均功率最大。即 P=I2R

(5)電路的總虛擬功幸為零。即 QL=QQT=QLQC=0

6、串聯諧振電路的頻率:

(1)公式:fp=f√Xc=Xz=1/2π√LC

(2)當r-c串聯電路想要產生諧振時,可以調節電源頻率f、電感I或電容c

使其達到諧振頻率fr ,而不考慮電阻r。串聯諧振電路在具有電阻R、電感L和諧振電路在具有電阻R、電感L和電容C元件的交流電路中,電路兩端的電壓與其中電流位相一般是不同的。

如果我們調節電路元件( L或C )的參數或電源頻率,可以使它們位相相同,整個電路呈現為純電阻性。電路達到這種狀態稱之為串聯諧振。

在諧振狀態下,電路的總阻抗達到極值或近似達到極值。研究諧振的目的就是要認識這種客觀現象, 并在科學和應用技術上充分利用諧振的特征,同時又要預防它所產生的危害。按電路聯接的不同,有串聯諧振和并聯諧振兩種。

串聯諧振時,電感電壓與電容電壓等值異號,即電感電容吸收等值異號的無功功率，使電路吸收的無功功率為0 ;電場能量和磁場能量都在不斷變化,但此增彼減,互相補償,這部分能量在電場和磁場之間振蕩,全電路電磁場能量總和不變; 激勵供給電路的能量全轉化為電阻發熱。

為了維持振蕩，激勵必須不斷供給能量補償電阻的發熱消耗，與電路中總的電磁場能量相比每振蕩- -次電 路消耗的能量越少,電路的品質越好。串聯諧振裝置廣泛用于電力、冶金、石油、化工、鐵路等行業大容量,高電壓的電容性試品的交接和預防性試驗。
