中試控股技術研究院魯工為您講解：電纜耐受電壓檢測器（電科院）

ZSBP-108KVA/108KV變頻串聯諧振耐壓試驗裝置

全自動模式、半自動模式、手動模式

實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻串聯諧振耐壓試驗裝置：變頻串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。

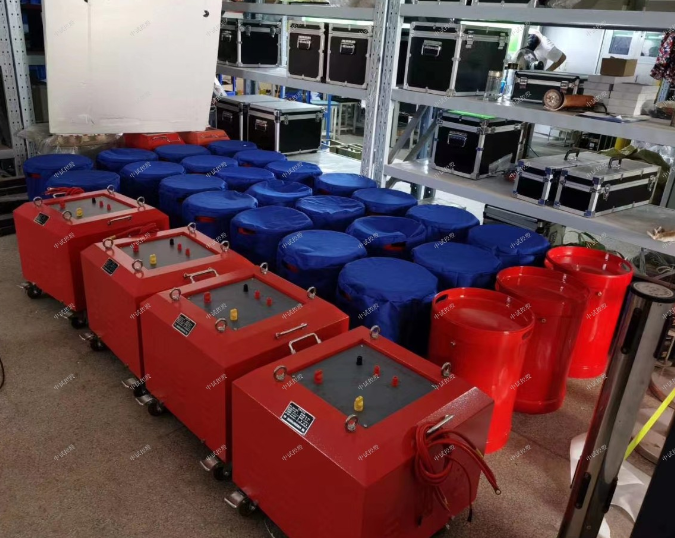

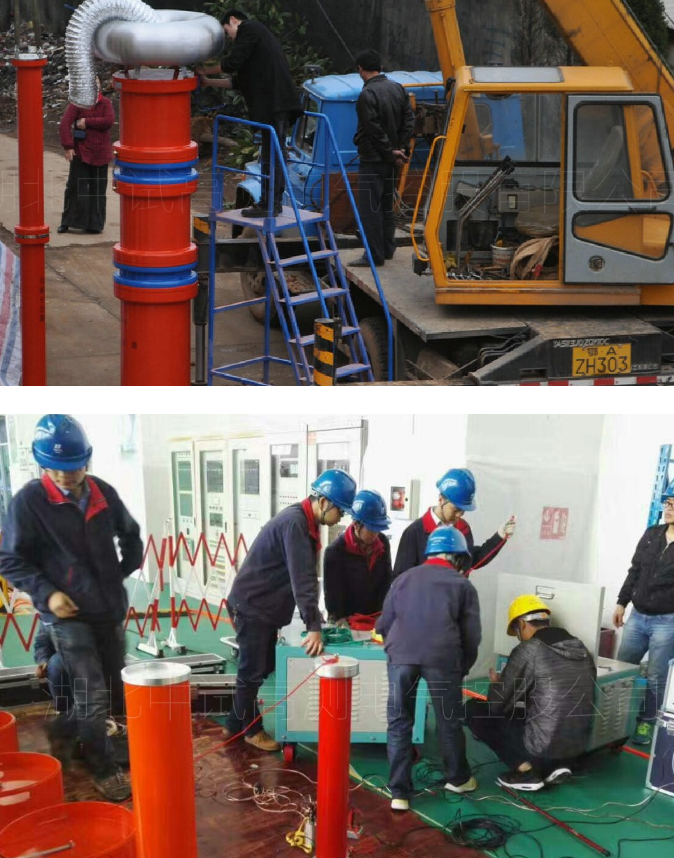

變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等

參數
變頻串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。
1、輸入:電壓220V或者380V ±10%
2、頻率：45/65Hz
3、輸出電壓：0-250V
4、輸出波形：正弦波
5、頻率調節范圍：30-300Hz
6、頻率分辨率：0.01Hz
7、頻率穩定度：0.1%
8、頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
9、電壓分辨率：0.1kV
10、電壓測量精度：1.5%
11、電壓步進值： 1%，0.5%，0.1%，0.01%
12、運行連續工作時間：60分鐘
目前在國際和國內已有越來越多的XLPE交聯聚乙烯絕緣的電力電纜替代原來的充油油紙絕緣的電力電纜。但在交聯電纜投運前的試驗手段上由于被試容量大和試驗設備的原因，仍沿襲使用直流耐壓的試驗方法。

近年來國際、國內的很多研究機構的研究成果表明直流試驗對XLPE 交聯聚乙烯電纜有不同程度的損害。有的研究機構觀點認為XLPE 結構具有承儲積累單極性殘余電荷的能力，當在直流試驗后，如不能有效的釋放直流殘余電荷，投運后在直流殘余電荷加上交流電壓峰值將可能致使電纜發生擊穿。

我公司系列串聯諧振裝置主要用于10kV、35kV、66kV、110kV、220kV的交聯橡塑電力電纜，66kV、110kV、220kV的組合電器（GIS）的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是采用可調節（30-300HZ）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。

由于電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重、龐大、大電流的工作電源現場不易取得，因此一般都采用串聯諧振交流耐壓試驗設備。其輸入電源的容量顯著降低，重量減輕，便于使用和運輸。初期都采用調感式串聯諧振設備（50HZ），但存在自動化程度差、噪音大等缺點。

因此現在大多采用變頻諧振，可以得到更高的品質因數（Q值），并具有自動調諧、多重保護、以及降低噪音、靈活的組合方式、單件重量輕等優點。

串聯諧振在電力系統應用中的優點：
1、所需電源容量大大降低。串聯諧振電源是利用諧振電抗器和被試品的電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需要的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大的減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和大功率試驗變壓器，而且，諧振激磁電源只需要試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/5-1/30.
3、改善輸出電壓的波形。諧振電源是諧振式濾波電容，能改善輸出電壓的波形畸變，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；內置過電壓保護,防止擊穿反擊。

為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作
請勿在易爆環境中操作
保持產品表面清潔和干燥

變頻串聯諧振主要是指所研究的串聯電路部分的電壓和電流達到同相位,即電路中電感的感抗和電容的容抗在數值上時相等的,從而使所研究電路呈現純電阻特性,在給定端電壓的情況下,所研究的電路中將出現最大電流,電路中消耗的有功功率也最大。

變頻串聯諧振是怎么計算的?

串聯諧振時電路的阻抗虛部等于0，Z=R+jX，X=0，Z=R所以I=U/Z=U/R。

1、諧振定義：電路中L、C兩組件之能量相等，當能量由電路中某一電抗組件釋出時，且另一電抗組件必吸收相同之能量，即此兩電抗組件間會產生一能量脈動。

2、電路欲產生諧振，必須具備有電感器L及電容器C兩組件。

3、諧振時其所對應之頻率為諧振頻率(resonance)，或稱共振頻率，以fr表示之。

4、串聯諧振電路之條件如下：

當Q=Q?I2XL=I2XC也就是XL=XC時，為R-L-C串聯電路產生諧振之條件。

5、無論是串聯還是并聯諧振，在諧振發生時，L、C之間都實現了完全的能量交換。即釋放的磁能完全轉換成電場能儲存進電容;而在另一時刻電容放電，又轉換成磁能由電感儲存。

6、在串聯諧振電路中，由于串聯——L、C流過同一個電流，因此能量的交換以電壓極性的變化進行;在并聯電路中，L、C兩端是同一個電壓，故能量的轉換表現為兩個元件電流相位相反。

7、諧振時電感和電容還是兩個元件，否則不能進行能量交換;但從等效阻抗的角度，是變成了一個元件：數值為零或無窮大的電阻。

怎樣設定變頻串聯諧振參數數值?

變頻串聯諧振參數的值相對簡單。您可以通過按向上箭頭按鈕和向下箭頭按鈕，選擇要設置的參數值，將鼠標移動到電壓項目，鎖定此參數的*位值，然后使用此按鈕按下鼠標。該值，然后按下按鈕向后移動所選位置。這是一個循環過程。我們可以通過調整左右兩側的旋轉鼠標來調整電壓特定值來調整整個位置參數的值。

按變頻串聯諧振參數值返回按鈕，可以直接退回到上一級菜單，或直接按下OK按鈕進入下一級耐壓設定階段，從而設定特定的耐壓值。在自動測試中，Zui分為五段耐壓。 Zui各部分的大電壓值不能超過測試參數中設定的測試電壓。通過旋轉鼠標上方的電壓來設置目標電壓值，然后旋轉鼠標上方的頻率。設定耐壓的具體時間。

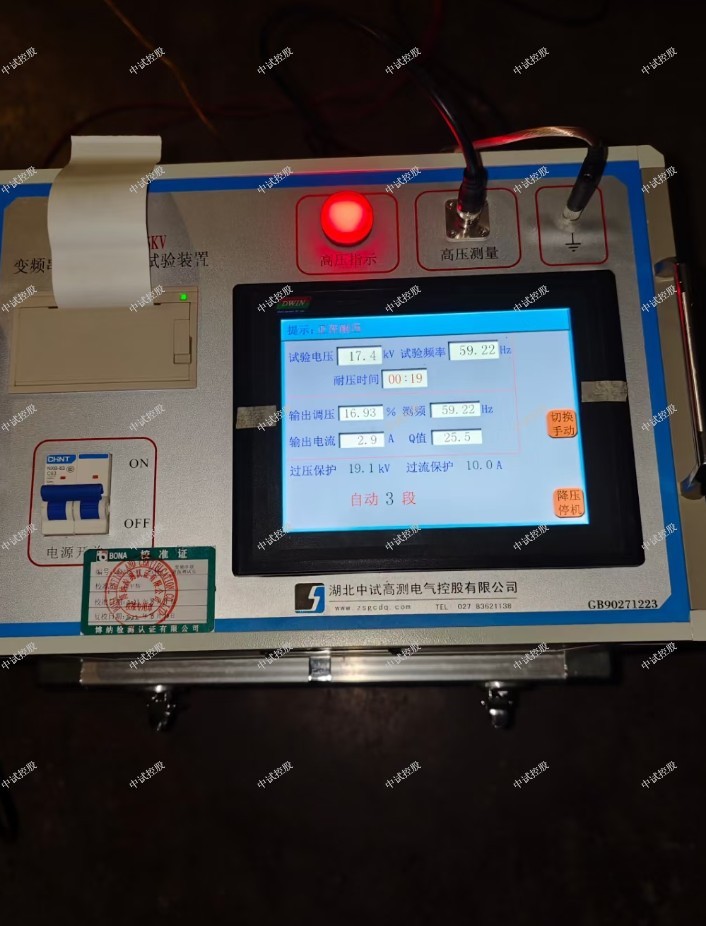

按后退按鈕返回上一級菜單或按OK按鈕進入下一級菜單以正式開始測試。變頻串聯諧振顯示項目主要包括采樣交流高壓U形峰值，并據此計算出有效高壓值。 U型直流主要是直流母線電壓值，輸出值主要分為兩種，*是指電流輸出值，第二是指系統輸出頻率，范圍是20 Hz和300 Hz，測量值主要是指輸出調整電壓步數，總進程量共計45,000。

過電壓主要是指設定的過電壓保護值，過電流主要是指設定的過電流保護值。

總之，在了解變頻串聯諧振原理，清楚變頻串聯諧振計算公式后，設置參數就是一件非常簡單的事情了!
