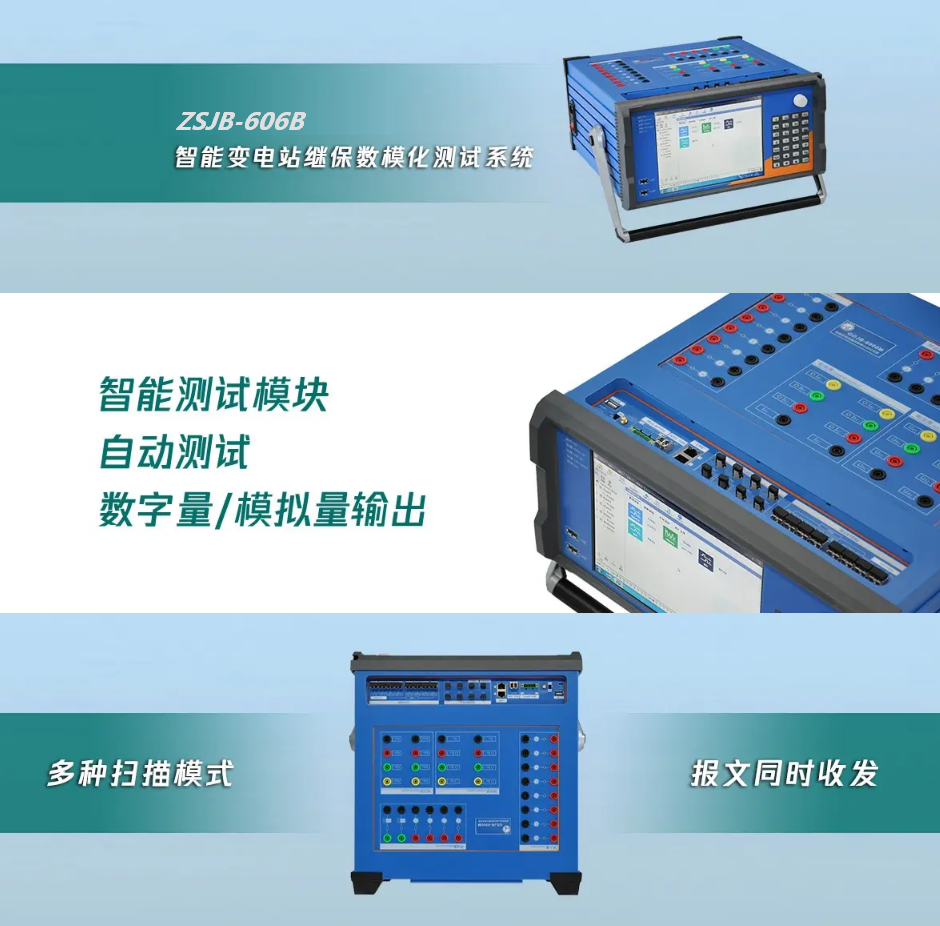

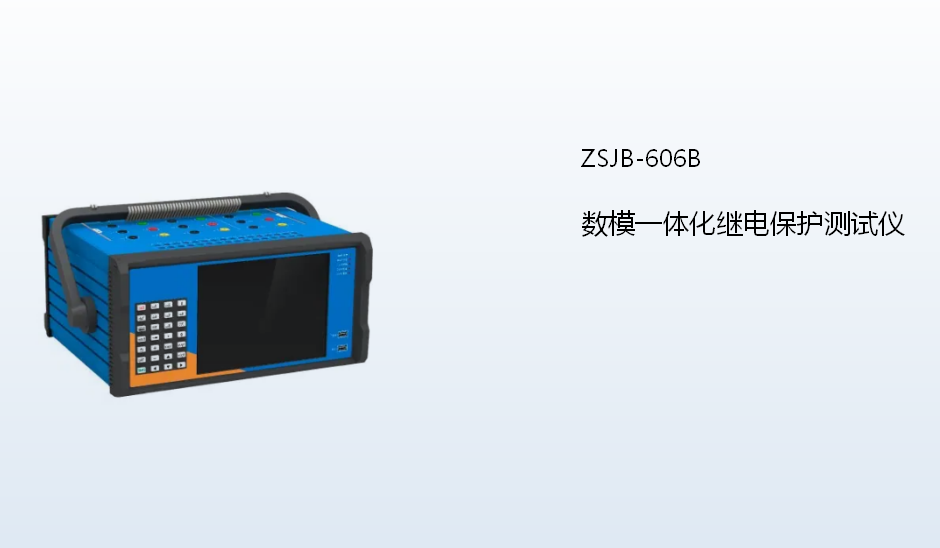

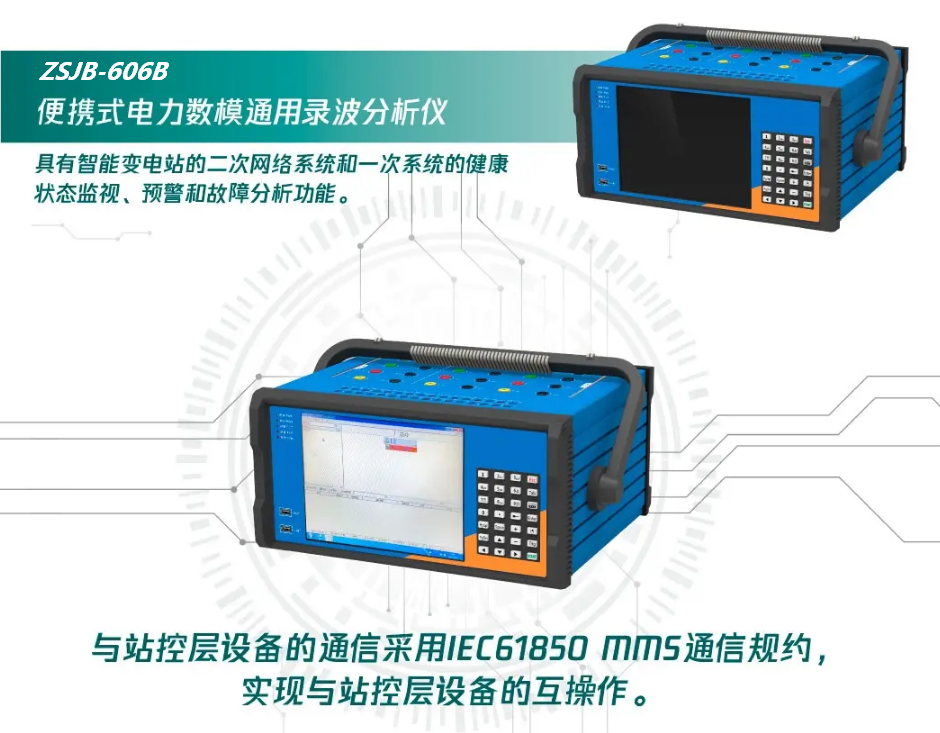

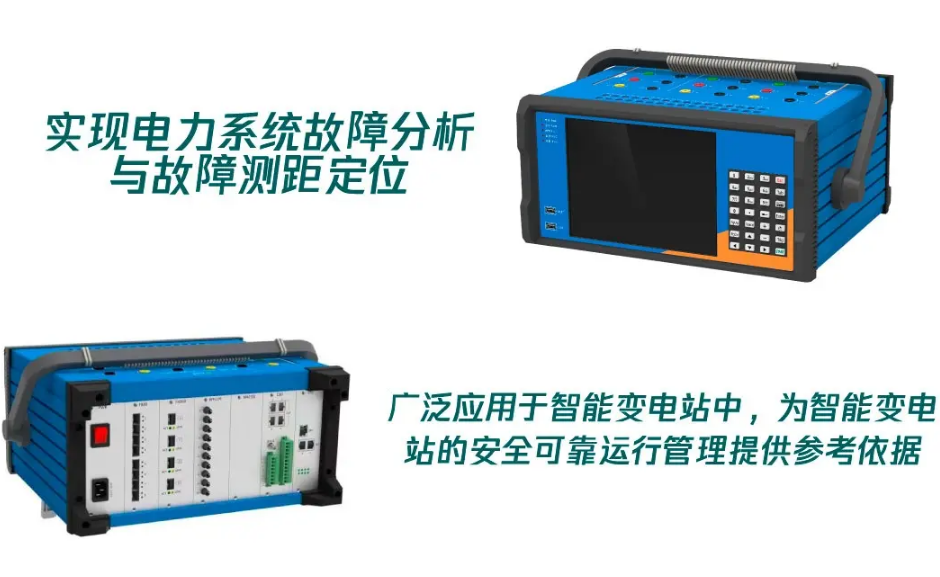

ZSJB-606B數模一體化繼電保護測試儀

  • 實現對光數字保護裝置(IEC61850,智能數字站)的全功能測試,也可以對傳統保護裝置(常規站)進行全功能測試
  • 參考標準:IEC61850
    • 6對100M光纖通訊以太網接口,可收發IEC61850-9-1/2幀格式的采樣值、Goose、IEEE-1588報文
    • 內置GPS對時模塊,同時提供1對光同步接口
    • 變電站調試、智能設備研發、智能變電站繼電保護技術培訓不可多得的一款儀器

    • 品牌:中試所 ? 中試控股
    • 湖北電力試驗技術研究協會會長單位
    • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
  • 歡迎來電咨詢 027-83621138  聯系我們






  • 產品介紹
  • 應用展示
  • 圖文集合
  • 質保方針
  • 資料下載

產品簡介


ZSJB-606B 數模一體化繼電保護測試儀是根據國網公司《智能變電站繼電保護技術規范》和《智能變電站技術導則》設計的新一代智能繼電保護測試儀。既可實現對光數字保護裝置(IEC61850,智能數字站)的全功能測試,也可以對傳統保護裝置(常規站)進行全功能測試, 具備GPSIRIG-B碼、PPS同步接口并支持IEEE1588時方式,為站內調試以及站與站聯調提供條件。測試軟件提供豐富的測試功能模塊,可對保護測控裝置、合并單元、智能終端、交換機等進行專項測試,是變電站調試、智能設備研發、智能變電站繼電保護技術培訓不可多得的一款儀器;

產品別稱

數模一體繼電保護測試儀、光數字繼電保護測試儀、微機繼電保護測試儀、光數字微機繼保儀

產品特征

16對100M光纖通訊以太網接口,可收發IEC61850-9-1/2幀格式的采樣值、GooseIEEE-1588報文;整機更大支持24SV報文+64Goose報文同時輸出;

25對2~10M光纖串口,可收發IEC60044-7/8 FT3、國網擴展FT3、許繼私有FT3幀格式的采樣值報文;

34/6路電壓(0~125V AC)、3/6電流(0~30A AC)同時輸出(型號不同,輸出路數不同),且幅值、相位、頻率完全獨立調節;

4、采用新型開關電源模塊結合高保真模塊式線性功放,既保證小信號精度高,波形精致平滑,又保持儀器輕巧,攜帶方便;

5、內置GPS對時模塊,同時提供1對光同步接口,可接收IRIG-B/PPS對時,也可對外提供IRIG-B碼同步時鐘源;

6、內置輔助直流輸出,110V/220V可切換,可為保護裝置供電;

7、內置工控機,可單機操作或外聯PC操作,操作軟件一致;

8、散熱結構設計合理,硬件保護措施可靠完善,對過流、過溫、短路等具有自保護及告警功能;

9、完整解析SCL文件(SCDCIDICDNPI),實現對SVGS信息的自動配置;

10、嵌入報文偵測、監視與抓包功能,自動分析報文類型、屬性、波形、幅值、相位、頻率、Goose狀態、品質因素等,支持SV報文重新采樣,自動統計報文離散度,對異常報文進行告警;報文幀數據可逐一解析對比,支持PCAP文件輸出;

11、嵌入PCAP報文回放功能,可對導入的PCAP文件進行自定義編輯及保存,可產生碎包、巨包,可疊加CRC錯誤,可定量發送指定幀報文,可循環播放;

12、嵌入SVGSFT3異常幀模擬測試功能,支持丟幀、錯序、抖動、雙A/D不一致、錯值、stNum/sqNum異常、CRC錯誤等異常模擬;

13、嵌入網絡壓力與Goose風暴測試功能,可自由組合SVGoose產生指定流量的報文輸出;

14、嵌入智能終端SOE響應時間測試功能,測量精度<0.1ms

15、嵌入同步時鐘測試功能,提供對時精度與守時精度測試,對時模式支持IRIG-BIEEE-1588

16、光纖通訊接口提供數據轉發、鏡像、回環等;

17、保護測控(常規或智能)測試功能:電流電壓、狀態序列、定值校驗、差動保護、諧波試驗、低周減載、系統振蕩、整組試驗、同期等;

18、合并單元測試功能:離散度測試、額定延時測試、對時/守時性能測試、核相測試、規約一致性測試、網絡壓力測試、同步性測試(電子式互感器接入模式);

19、智能終端測試功能:SOE響應時間測試、網絡壓力測試、Goose風暴測試、虛端子測試、規約一致性測試;

20、光交換機測試功能:VLAN測試、轉發延時測試、網絡壓力測試;

21、同步時鐘源測試功能:對時性能測試、守時性能測試。

技術參數

光纖以太網口

6對×100Mbits/sST,多模,1310nm

IEC61850-9-1/2/LEGooseIEEE-1588

發送離散度:<0.1μs

接收時標精度:<25ns

更大輸出流量:>95M

1588對時精度:<80ns

光纖串口

5對×2~10Mbits/s),ST,多模,850nm

IEC60044-7/8FT3;支持曼碼或異步串口傳輸方式;

發送離散度:<0.1μs

接收時標精度:<25ns

同步接口

內置GPS

1對×IRIG-B/PPS光口,ST,多模,850nm

精度:<400ns

電以太網口

1個,RJ-45100Mbits/s



交流電壓源

4/6×125V,分辨率:1mV,更大輸出功率:60VA/

精度:0.1%

交流電流源

3/30A,分辨率:1mA,更大輸出功率:450VA/

精度:0.1%

直流電壓源

4/6×175V,分辨率:1mV,更大輸出功率:75VA/

精度:0.5%

直流電流源

3/20A,分辨率:1mA,更大輸出功率:300VA/

精度:0.5%

輸出頻率

0~1000Hz,分辨率:1mHz

精度:0.001Hz

輸出相位

0~359.999°,分辨率:0.001°

精度:0.2°

輸出諧波

直流分量,2~20次諧波



開關量輸入

8路,10-250VDC或空接點,自動識別,無極性



開關量輸出

8路,空接點/快速開出,交直流開斷能力:0.5A250V

快速開出時間:<10μs

屏幕

8.4 LED1024×768



供電電源

AC220V±15% 頻率:50Hz±10Hz



體積

360 ×200 ×415 mm

重量:13.5~15.0Kg

產品選型

數模一體繼電保護測試儀

ZSJB-603B

ZSJB-606B

光纖網口

6對

6對

光纖串口

 5對

5對

同步接口

 1對

 1對

模擬小信號

12

12

電流源輸出

 3×(0~30A

6×(0~30A

電壓源輸出

 4×(0~125V

6×(0~125V

開關量輸出

8對

8對

開關量輸入

 8對

8對

輔助直流輸出

1

1

參數

幅值精度:0.05%相位精度:0.05°,頻率精度:0.001Hz

光纖以太網口

6對×100Mbits/sSC,多模,1310nm

IEC61850-9-1/2/LEGooseIEEE-1588

發送離散度:<0.1μs

接收時標精度:<25ns

更大輸出流量:>95M

1588對時精度:<80ns

光纖串口

5對×2~10Mbits/s),SC,多模,850nm

IEC60044-7/8FT3;支持曼碼或異步串口傳輸方式;

發送離散度:<0.1μs

接收時標精度:<25ns

同步接口

內置GPS

1對×IRIG-B/PPS光口,SC,多模,850nm

精度:<1μs

電以太網口

1個,RJ-45100Mbits/s



開關量輸入

8路,10-250VDC或空接點,自動識別,無極性



開關量輸出

8路,空接點/快速開出,交直流開斷能力:0.5A250V

快速開出時間:<10μs

屏幕

8.41024×768



供電電源

AC220V±15% 頻率:50Hz±10Hz



體積

360 ×200 ×415 mm

重量:16.8Kg
