用于高壓開關柜、環網柜、變壓器、GIS、架空線路、電纜終端、電纜分支箱等設備的絕緣狀態檢測與評估。該裝置使用時有如下注意事項:
? 請?jiān)跍囟?/span>-20℃~50℃,相對濕度不超過 80%的室內使用;
? 請遠離易燃易爆危險品;
? 儀器首次上電時請先充電,當狀態指示燈亮?xí)r,方可開機;
? 為防止干擾或漏電事故,請?jiān)诔潆姇r(shí)關閉電源開關;
? 如有液體與腐蝕性物質接觸到儀器,應立即停止使用并關機,由專業人員處理;
? 所有主機與附件均不得拆卸,若確實需要需由本公司售后服務人員拆卸。

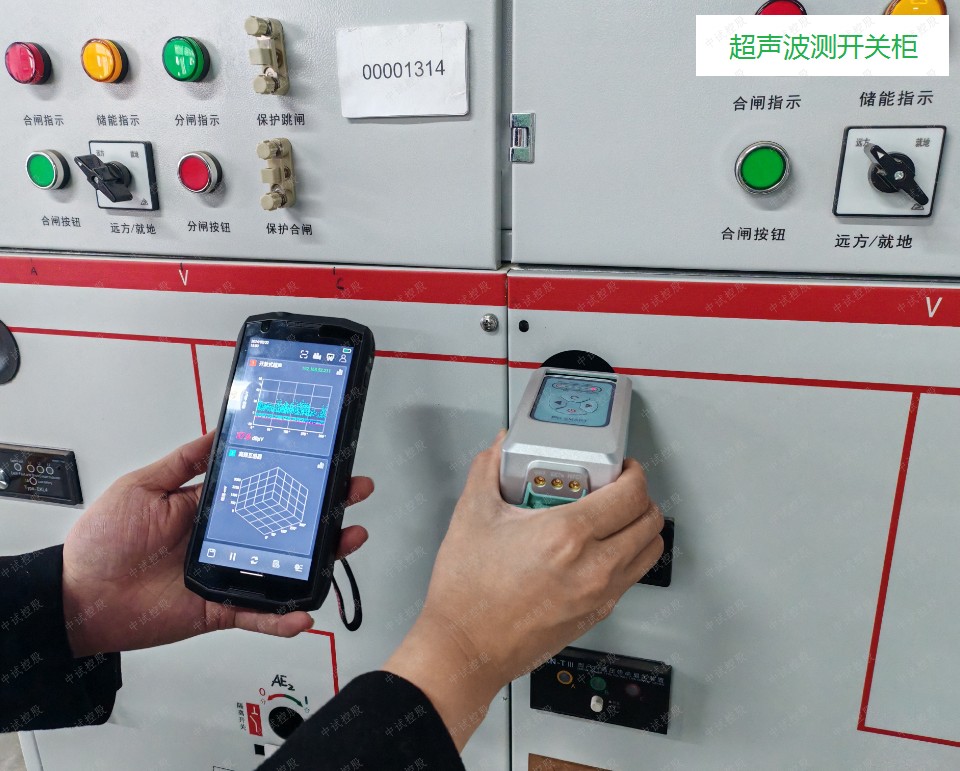

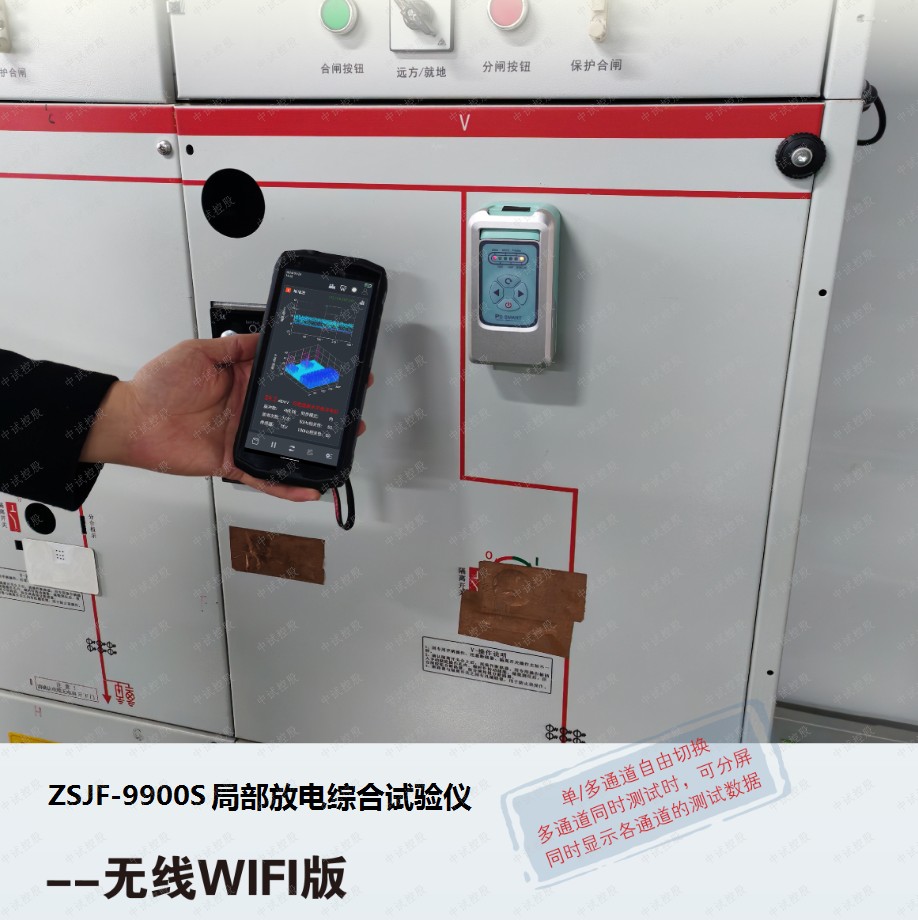

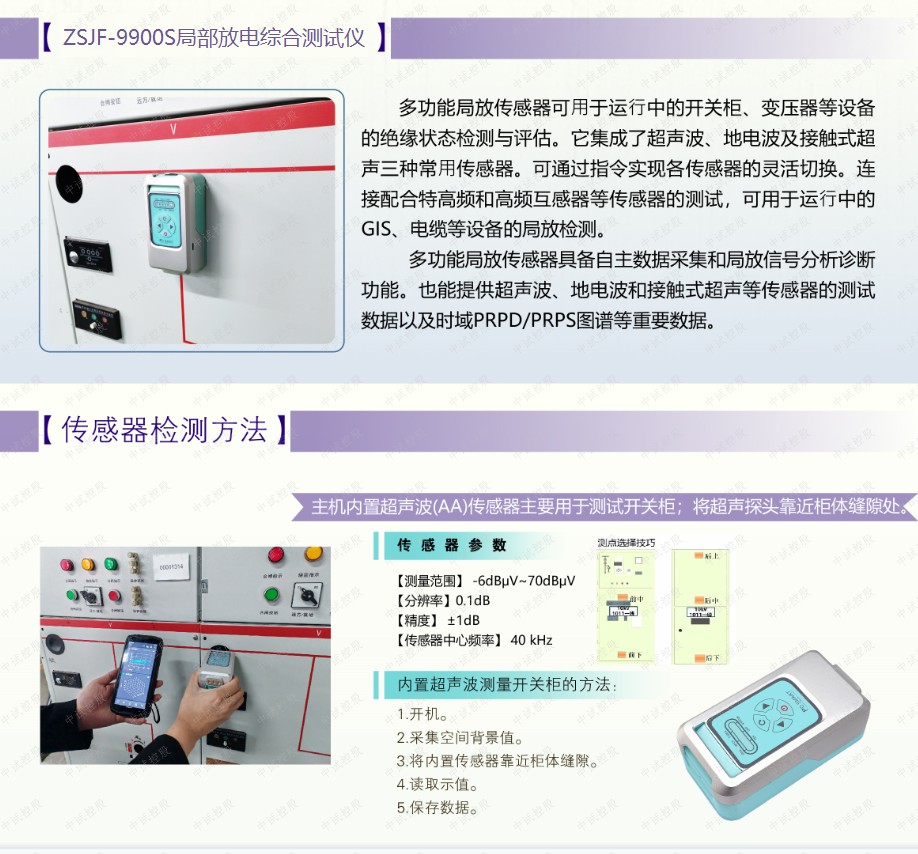

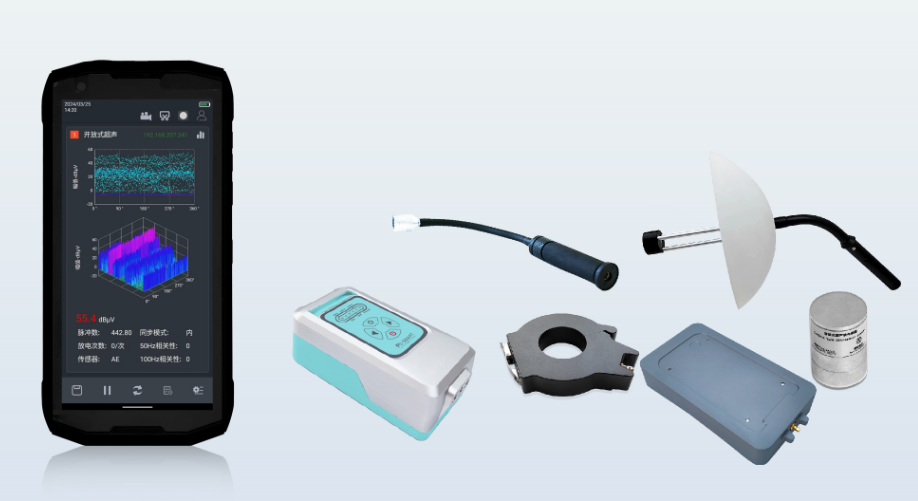

ZSJF-9900S局放儀--無線WIFI版用于運行中的開關柜、變壓器等設備的絕緣狀態檢測與評估。它集成了超聲波、地電波及接觸式超聲三種常用傳感器。可通過指令實現各傳感器的靈活切換。連接配合特高頻和高頻互感器等傳感器的測試,可用于運行中的GIS、電纜等設備的局放檢測。
局部放電綜合測試儀、局部放電試驗儀、局放綜合試驗儀、局部放電試驗儀、多功能局放儀、全能局部放電綜合試驗儀
精密小結構、準確數據采集和多樣化的測量原理,能夠?qū)崿F(xiàn)各種電氣設備的局放檢測,包括超聲波、地電波和特高頻測量原理。您只需更改不同傳感器,就可以完美解決高壓電氣設備的局放檢測任務。
配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測;
提供時域波形、PRPD、PRPS等多種放電圖譜,實現不同放電類型的分析;
ZSJF-9900S局部放電綜合試驗儀(實現所有高壓電氣設備的局部放電檢測) |
|||||
作用:對高壓電氣設備的局部放電缺陷進行檢測及定位,應用于電力系統的局部放電檢測,電纜、變壓器(包括干式變壓器)、GIS、架空線路、高壓開關柜、環網柜、電壓/電流互感器、電纜終端、電纜分支箱、絕緣子等絕緣狀態檢測。 |
|||||

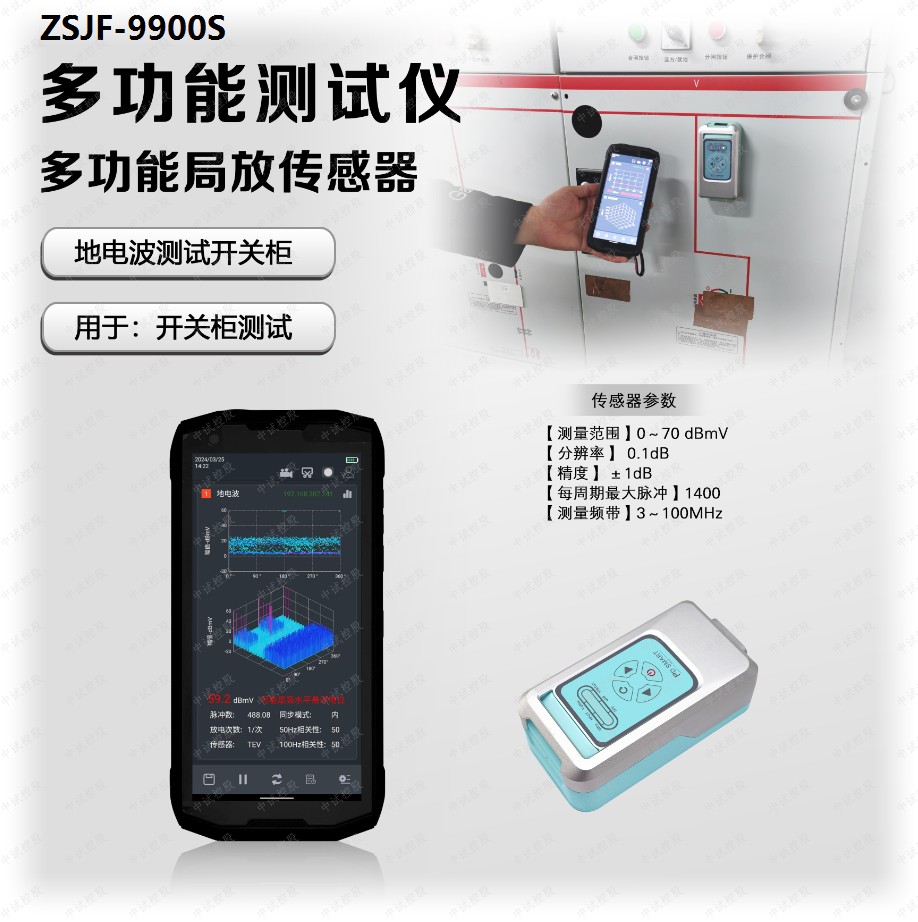

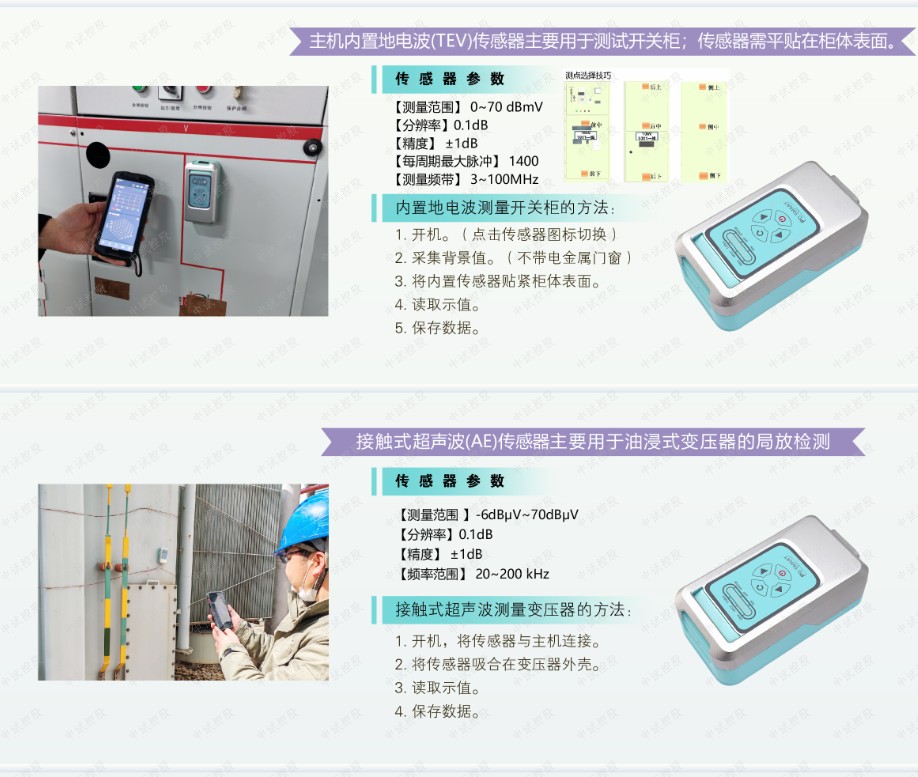

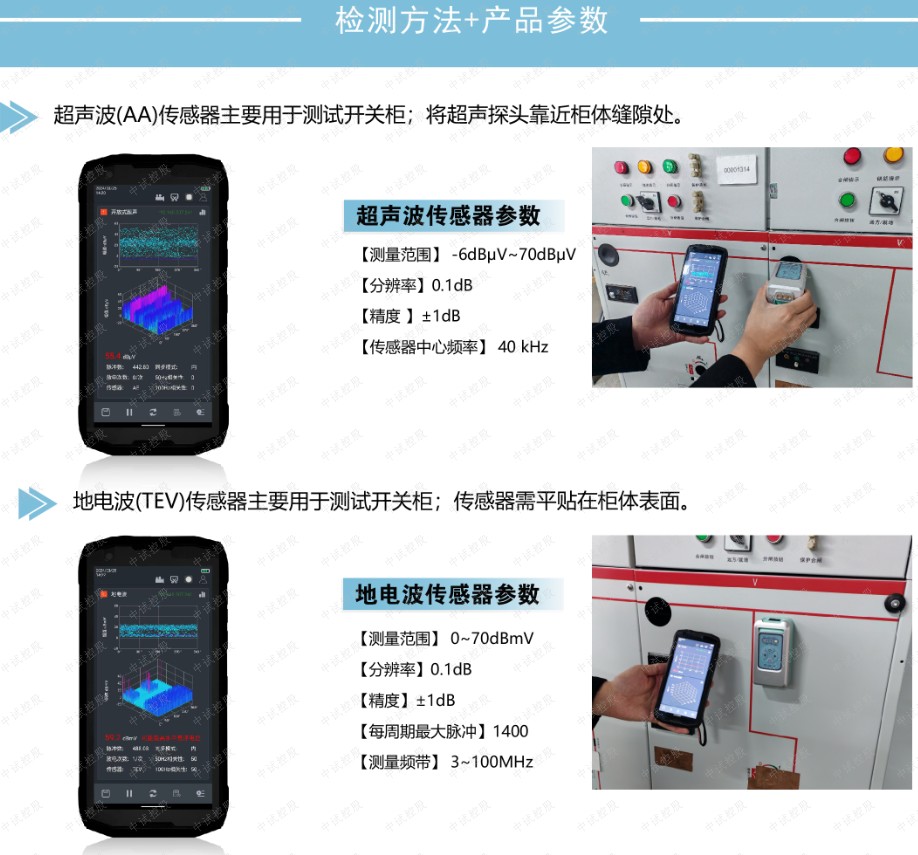

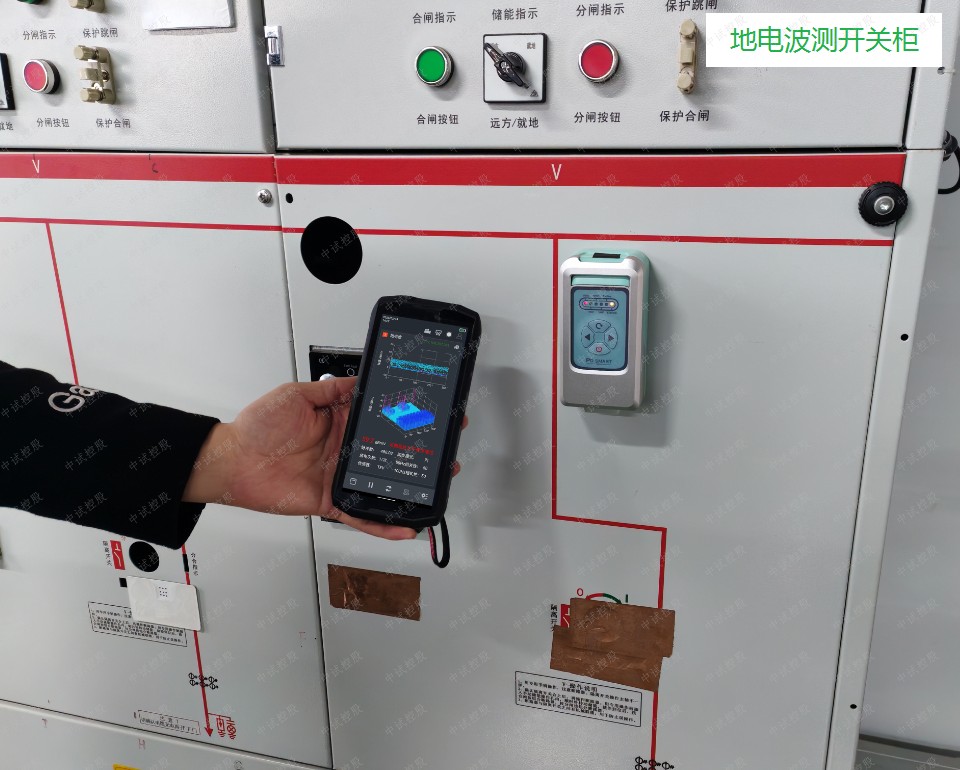

地電波參數 |

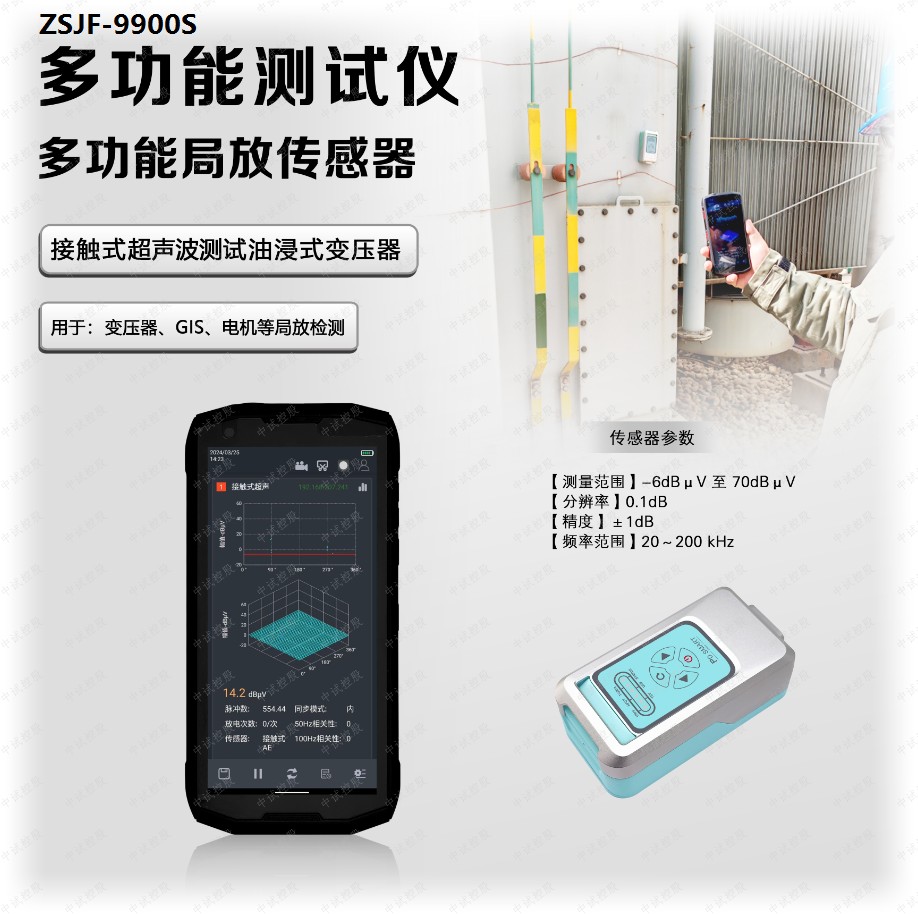

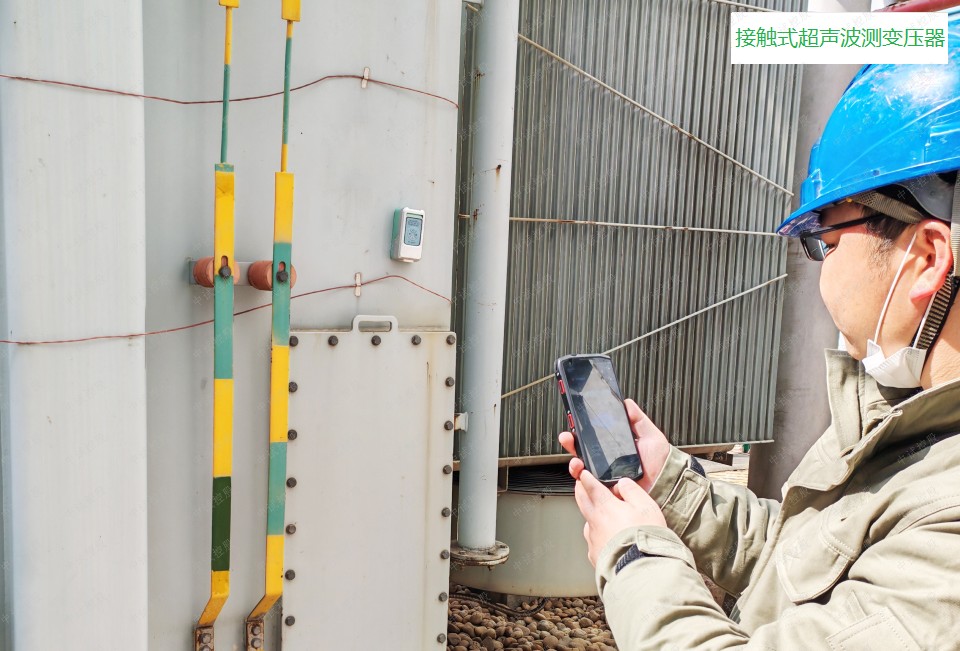

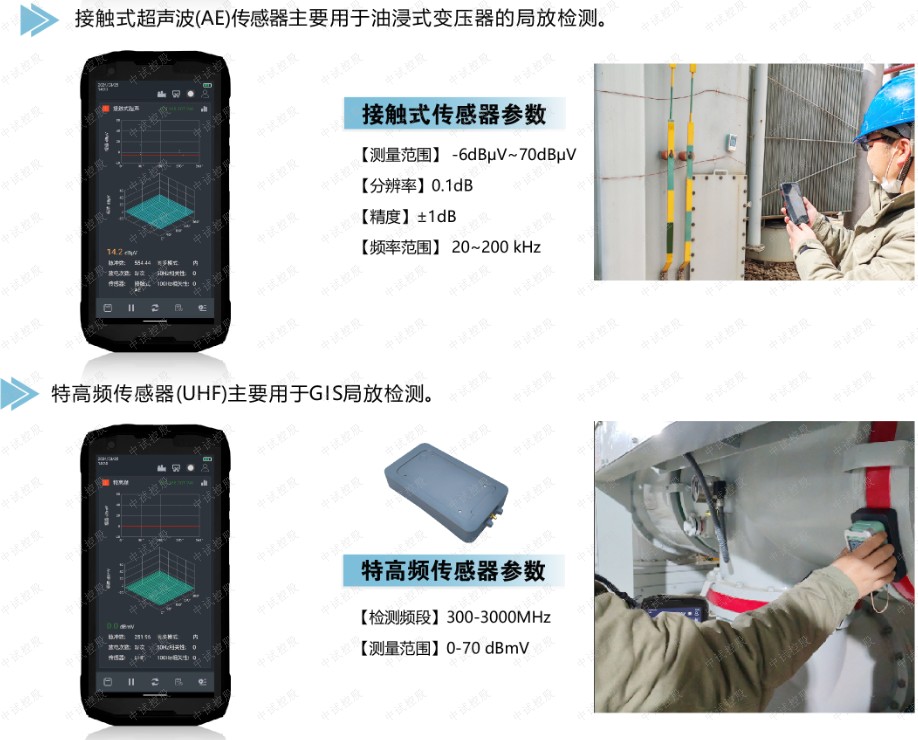

接觸式超聲波參數 |
||||
測量范圍 |
0-60 dBmV |
測量范圍 |
-6dBμV 至 68dBμV |
||
分辨率 |
0.1dB |
分辨率 |
0.1dB |
||
精度 |
±1dB |
精度 |
±1dB |
||
每周期最大脈沖 |
1400 |
頻率范圍 |
20~200 kHz |
||
測量頻帶 |
3~100MHz |
||||

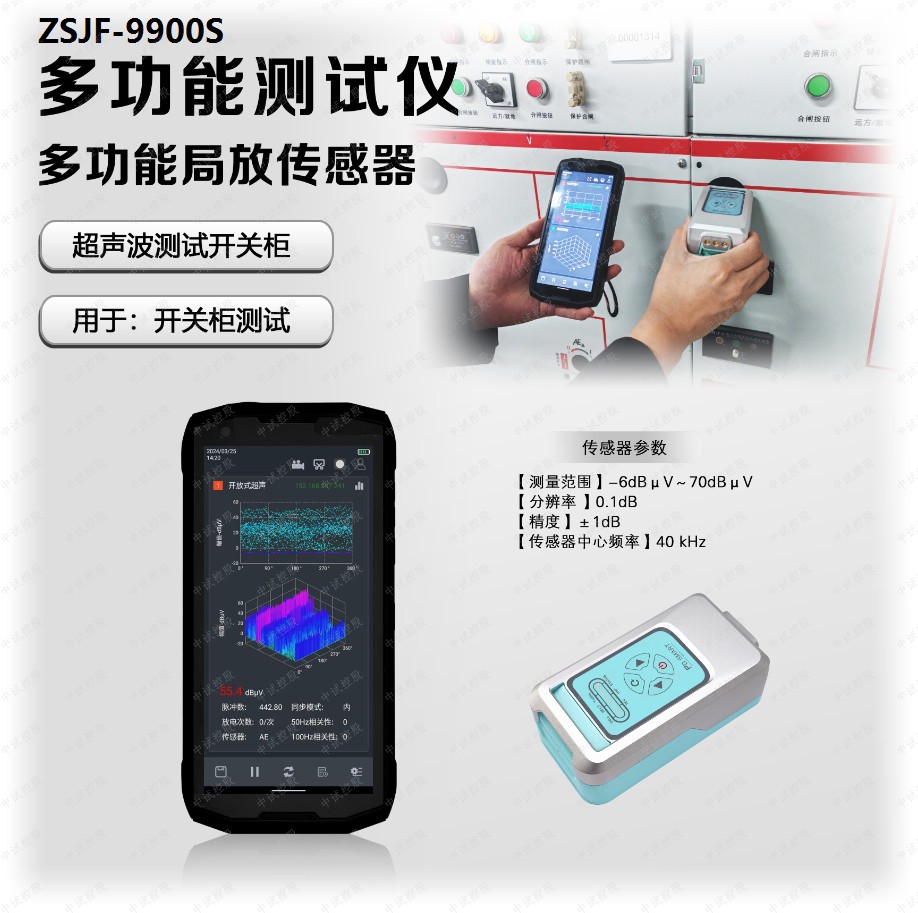

非接觸式超聲波參數 |

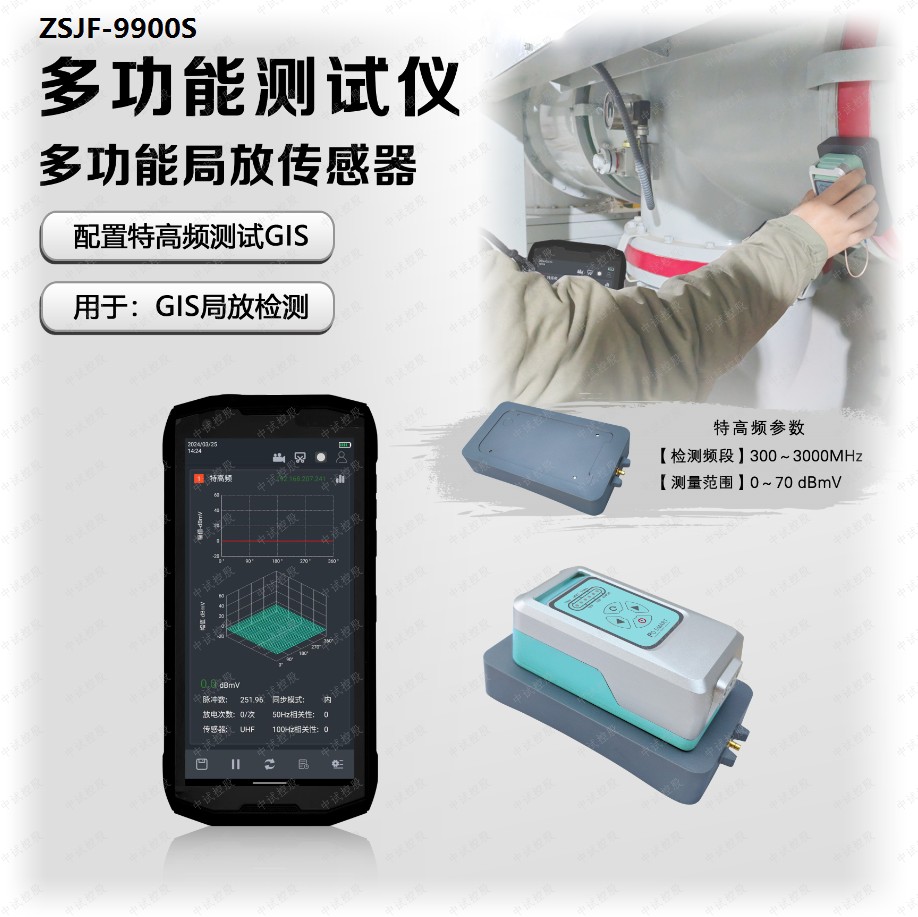

特高頻參數 |
||||
測量范圍 |
-6dBμV~68dBμV |
檢測頻段 |
300~3000MHz |
||
分辨率 |
0.1dB |
測量范圍 |
0-70 dBmV |
||
精度 |
±1dB |
||||
傳感器中心頻率 |
40 kHz |
||||

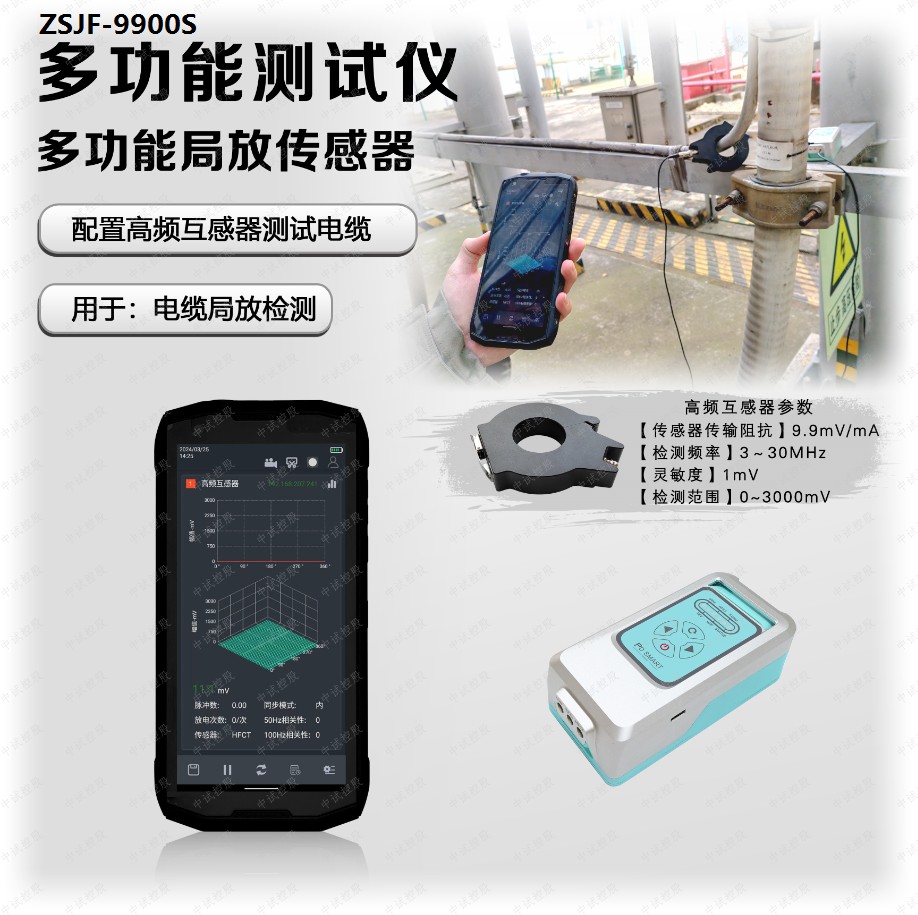

高頻互感器參數 |
|||||
傳感器傳輸阻抗 |
9.9mV/mA |
||||
檢測頻率 |
3~30MHz |
||||
靈敏度 |
1mV |
||||
檢測范圍 |
0~3000 mV |
||||
硬件 |
|||||
外觀尺寸 |
172 x 84.5 x 17.9 mm |
||||
顯示 |
6.0"HD*(720*1480) |
||||
采樣精度 |
12bit |
||||
同步方式 |
內同步、外同步 |
||||
連接器 |
無線 wifi USB 接口(兼充電器輸入) 外部傳感器輸入接口 |
||||
內存 |
8GB |
||||
存儲容量 |
128GB |
||||
內置電池 |
8000mAh/3.7V |
||||
續航時間 |
約 6 小時 |
||||
充電器 |
100~240VAC,50/60Hz |
||||
使用溫度 |
-20 °C ~ 85 °C相對濕度 |
||||
濕度 |
95%,不凝結 |
||||
體積、重量 |
368g |
||||

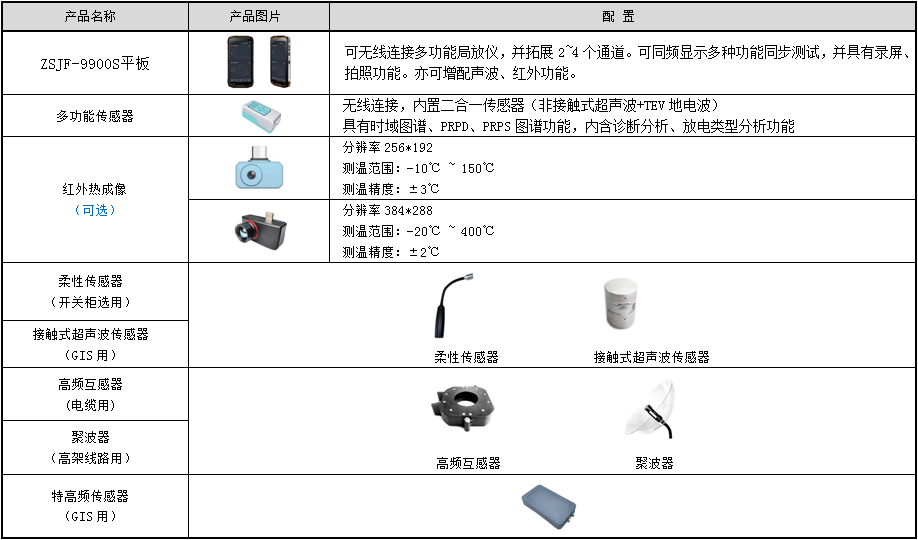

附件 |
|||
序號 |
名稱 |
數量 |
備注 |
1 |
檢測手機 |
1 |
|
2 |
ZSJF-9900S局放儀--無線WIFI版 |
1 |
適用于開關柜的超聲波、地電波與變壓器檢測,連接配合特高頻和高頻互感器等傳感器的測試 |
3 |

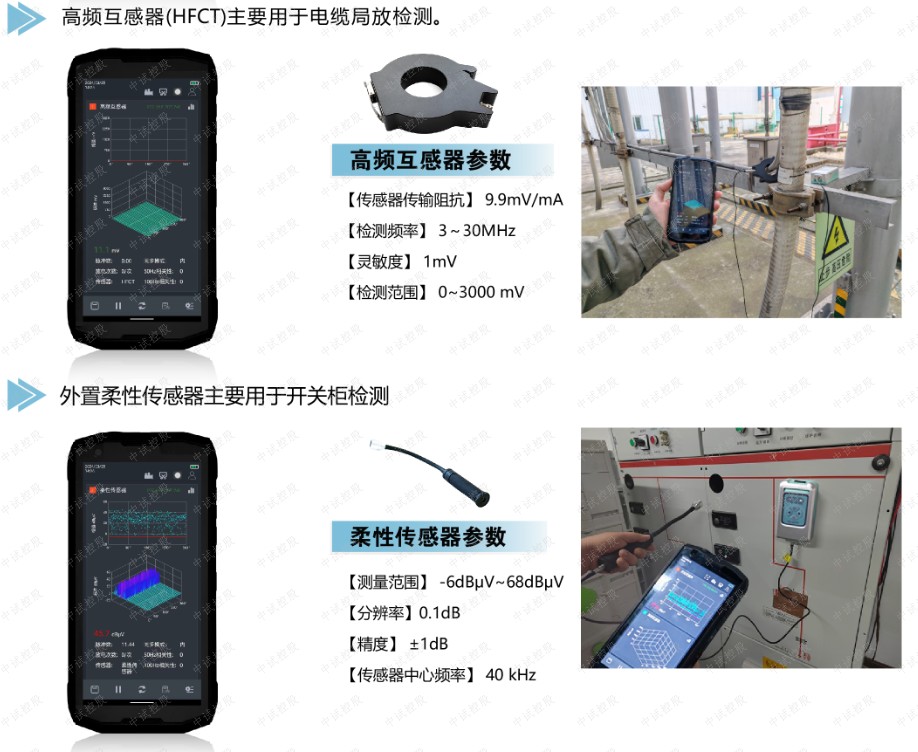

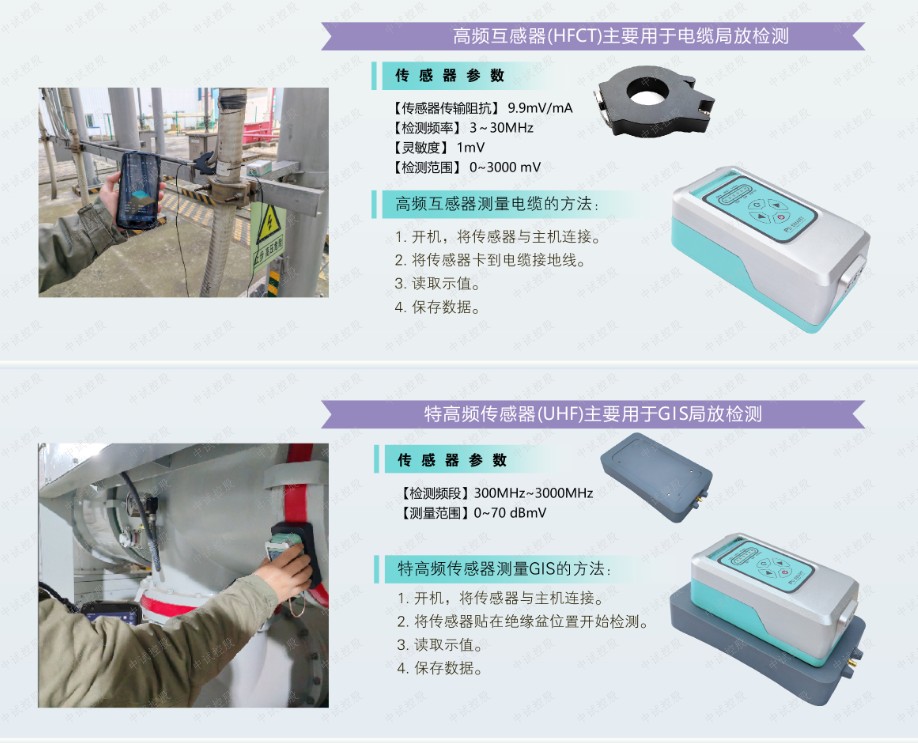

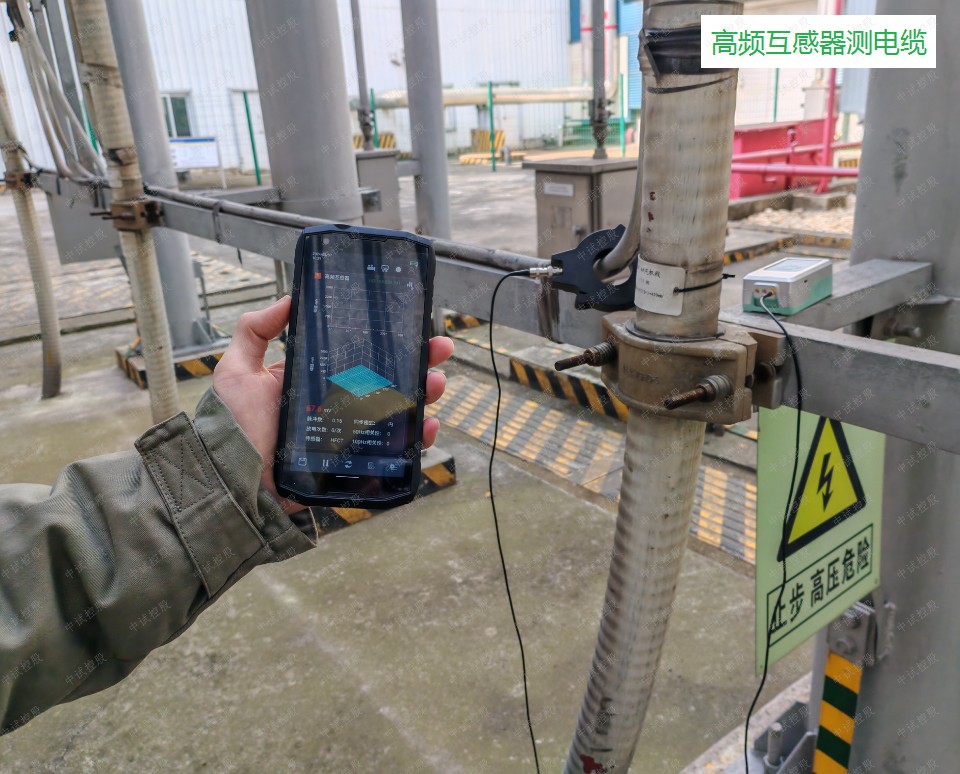

高頻互感器 |
1 |
用于電纜局放檢測 |
4 |
特高頻傳感器 |
1 |

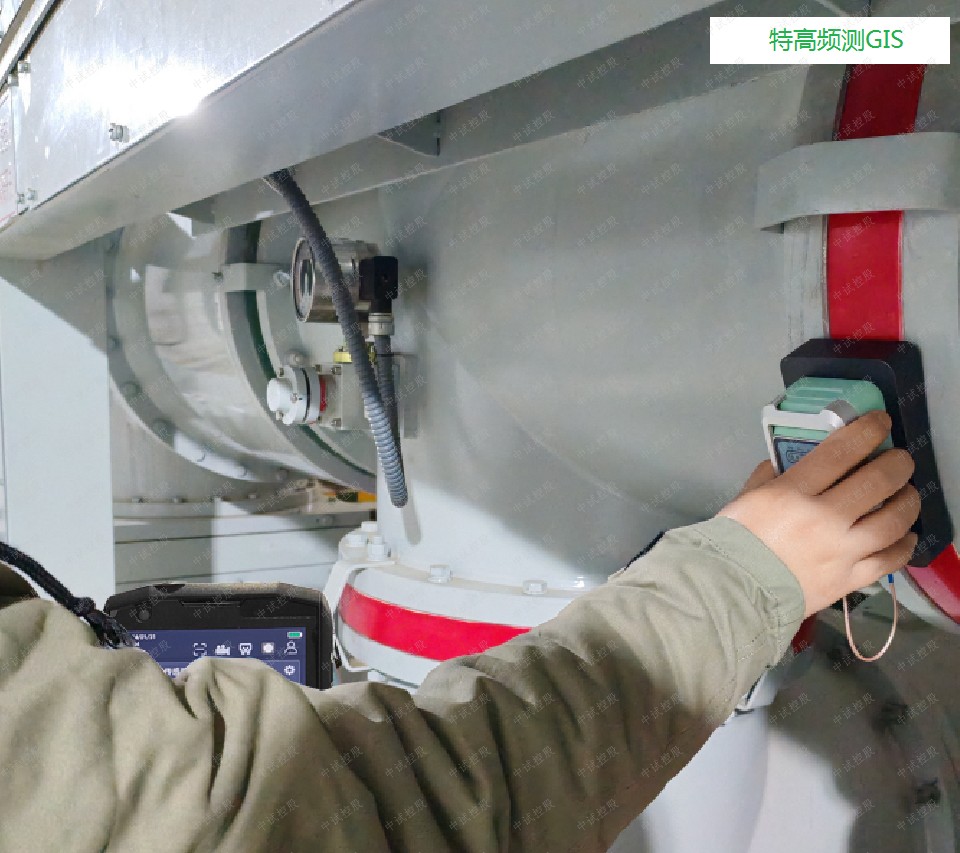

用于測試GIS |
5 |

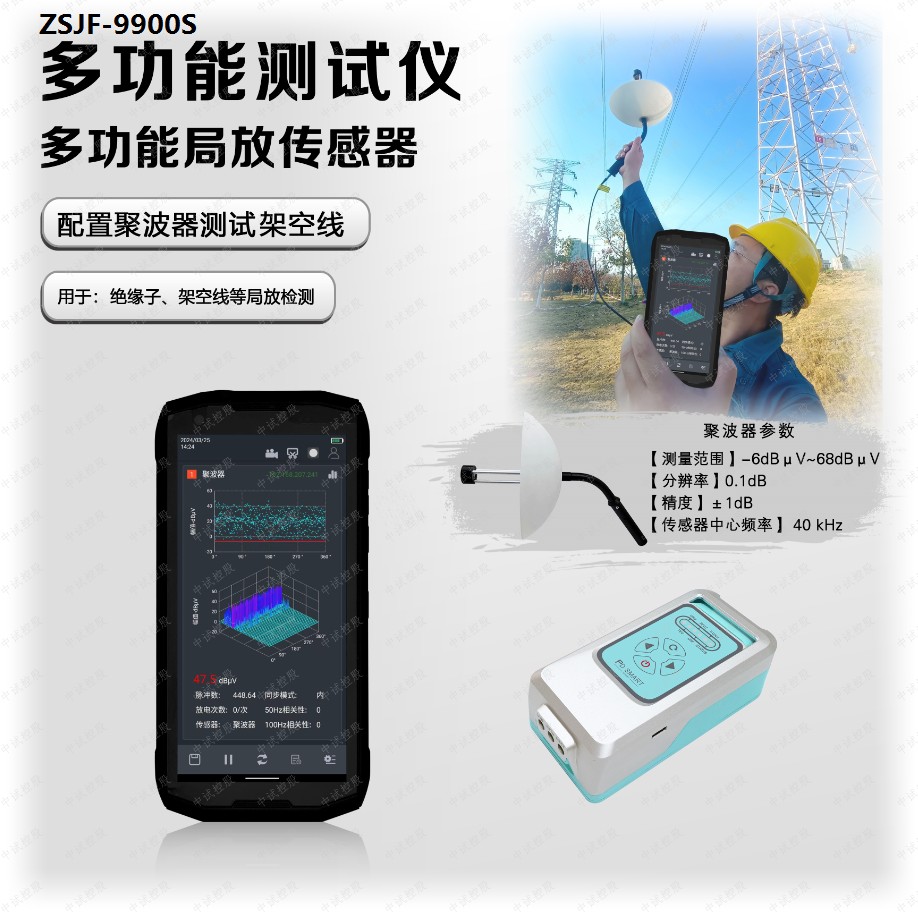

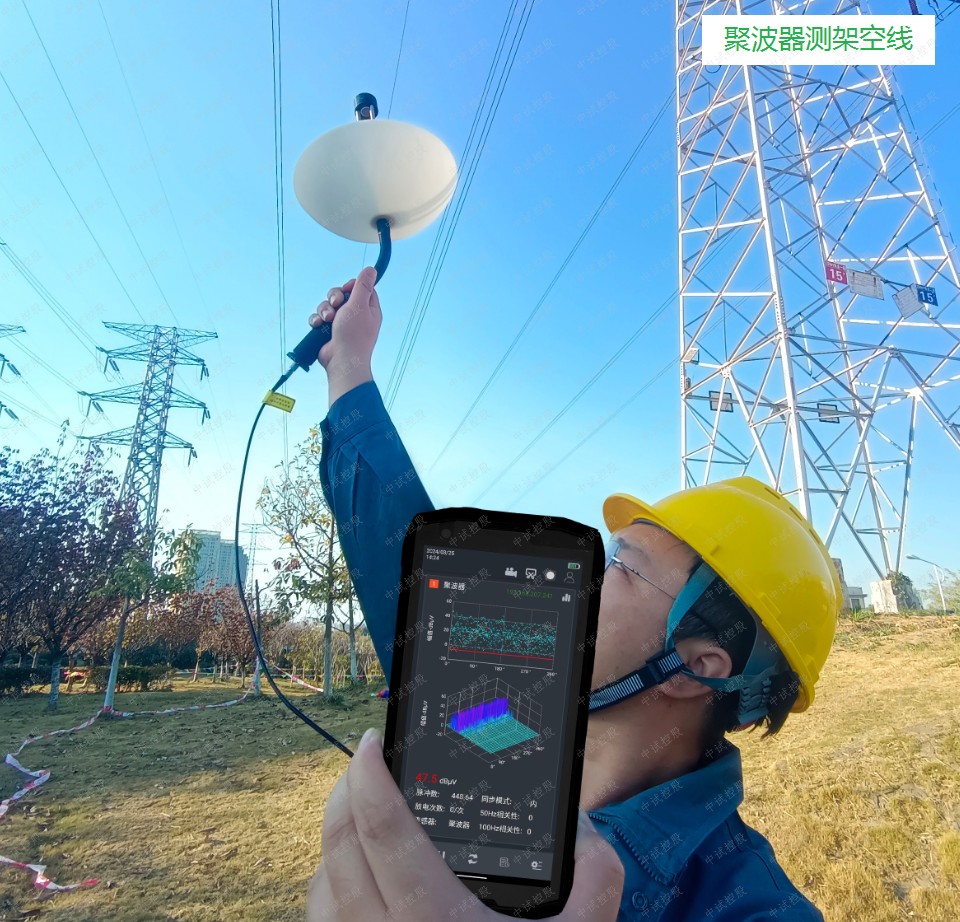

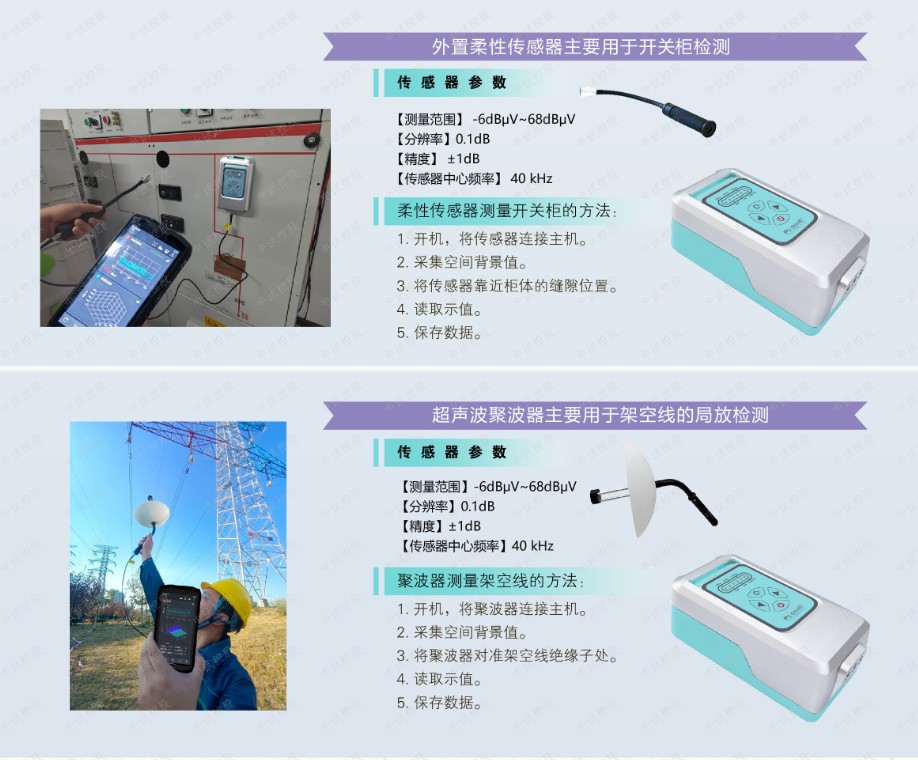

外置非接觸式聚波器 |
1 |

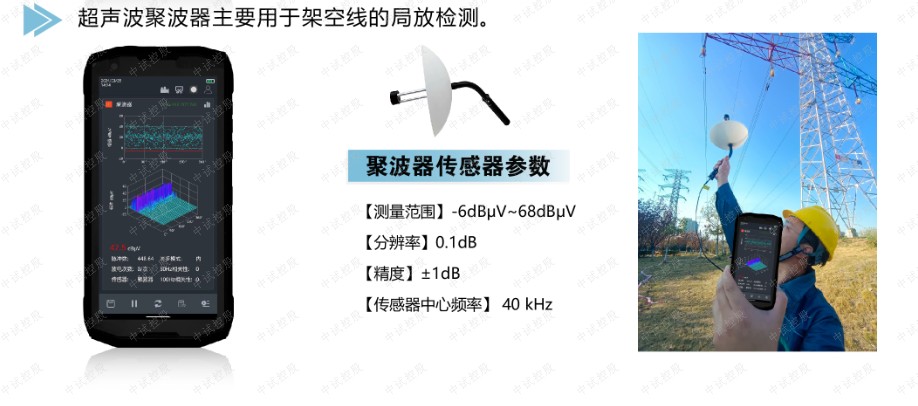

用于測試高架線路 |
6 |

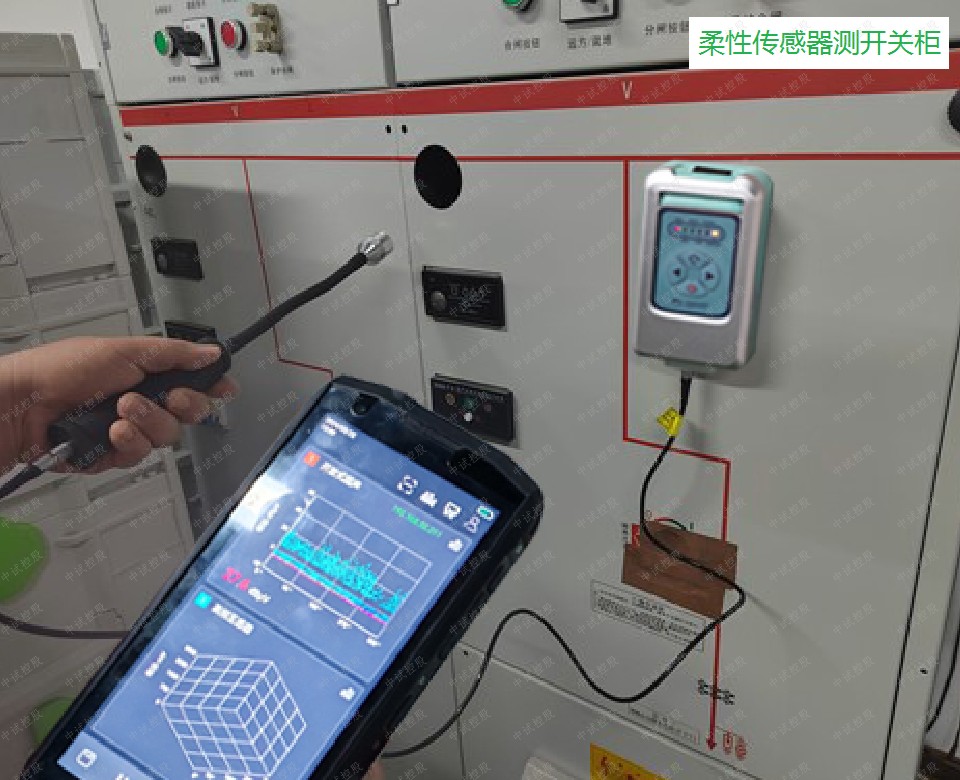

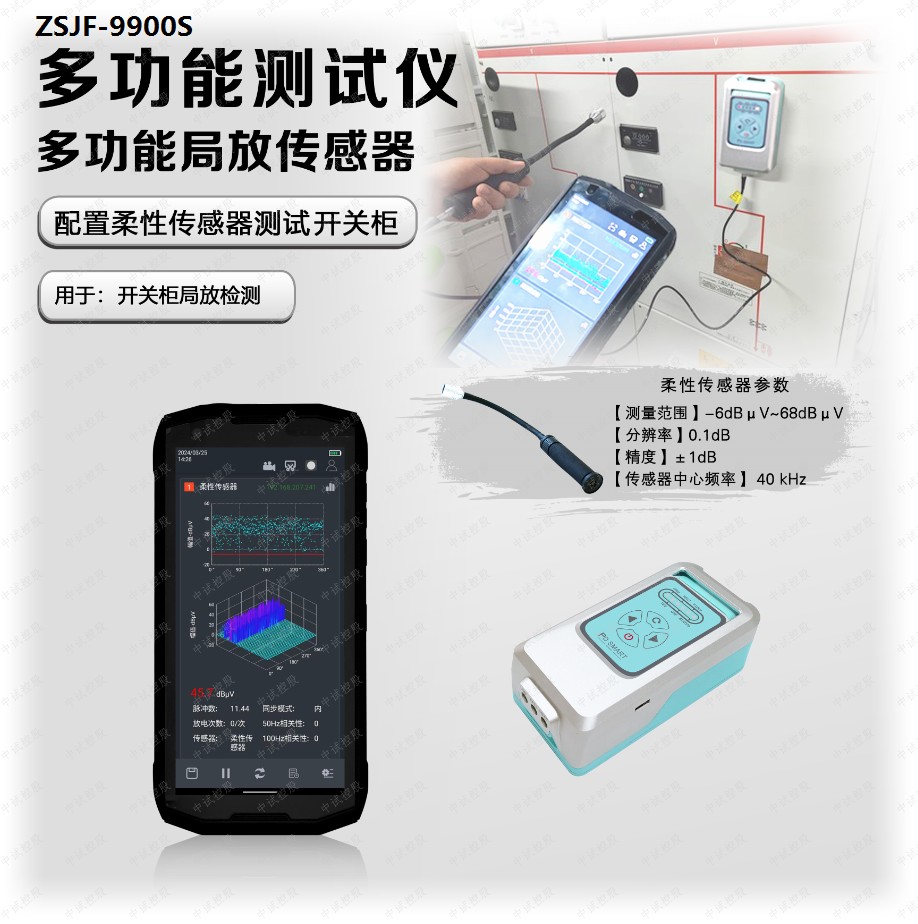

柔性傳感器 |
1 |
用于測試開關柜 |
7 |
充電器 |
1 |
個 |
8 |
說明書 |
1 |
份 |
9 |
出廠報告 |
1 |
份 |
10 |
合格證 |
1 |
份 |
