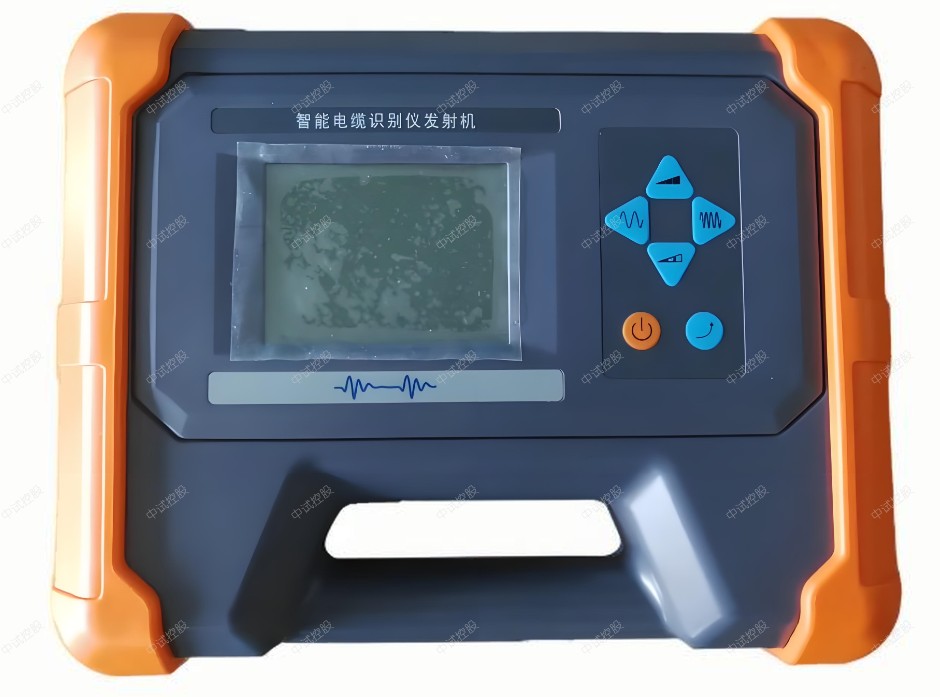

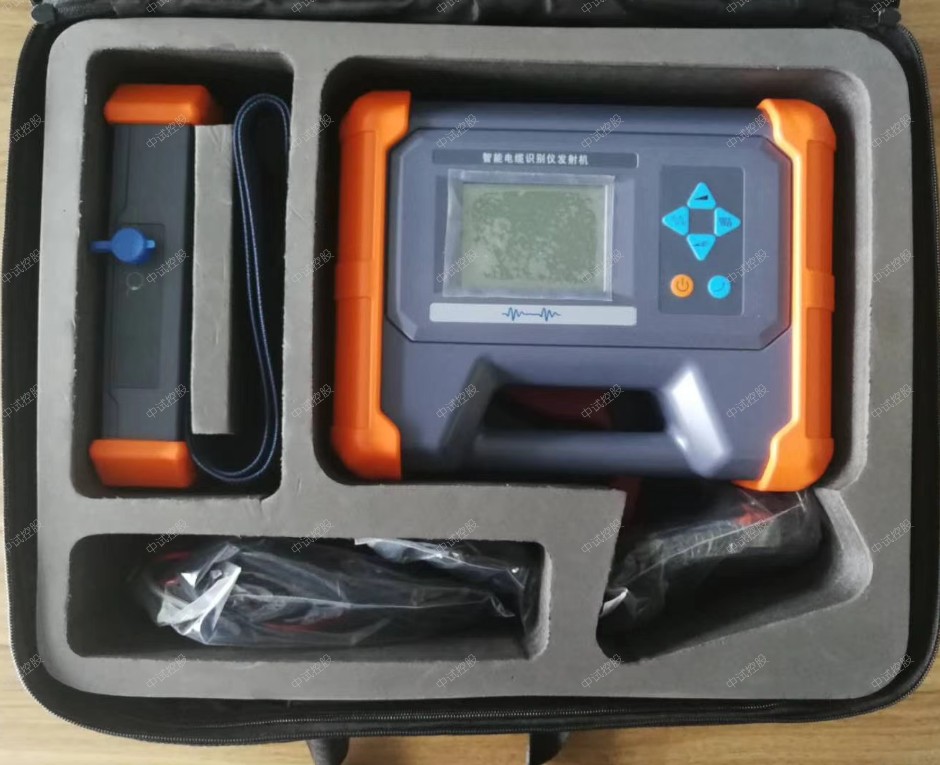

功    能

發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示

電    源

11.1V大容量可充鋰電池，充滿電連續工作約8小時

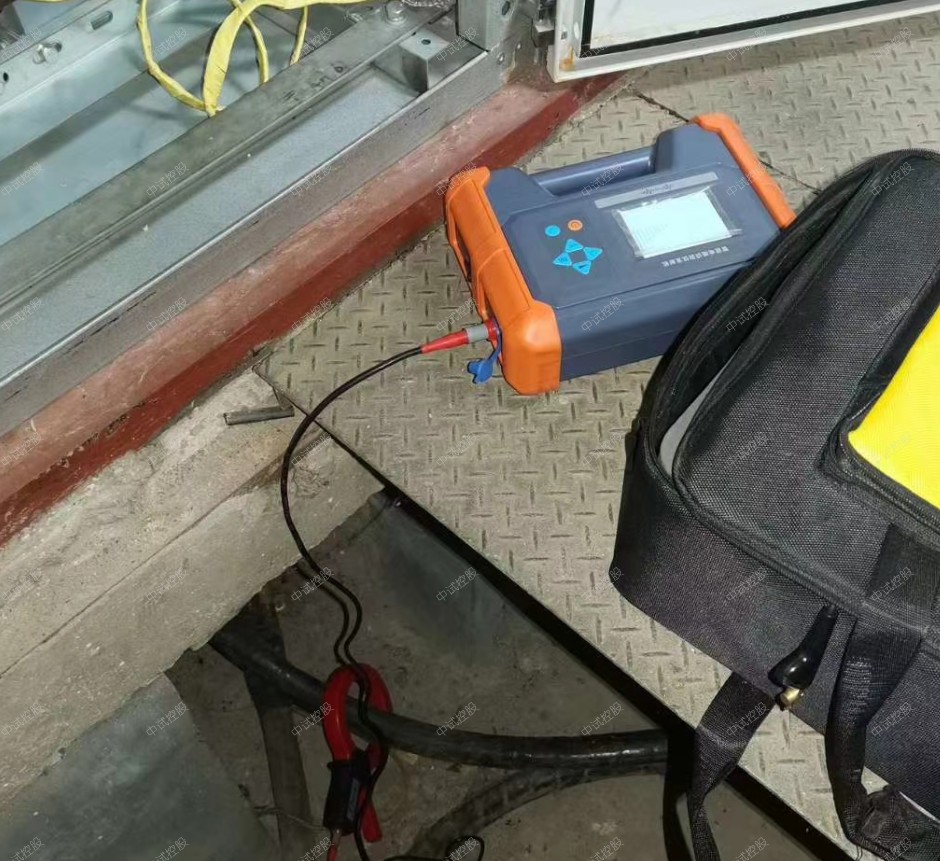

輸出方式

帶電識別時卡鉗耦合；停電識別時直連輸出

發射頻率

625Hz、1562Hz、2500Hz、10KHz（帶電識別時），按上下箭頭鍵調節發射頻率

脈沖電壓

500V（停電識別時）

脈沖電流

大5A（取決于回路電阻的大?。?/span>

脈沖頻率

1次/秒

脈沖寬度

2ms

發射鉗內徑

φ120mm

測試線長

3米，帶鱷魚夾，紅黑各1條

發射鉗尺寸

長寬厚300mm×175mm×50mm

發射鉗內徑

φ120mm

發射鉗線長

2m

接地針尺寸

長寬厚225mm×100mm×10mm

發射機尺寸

320mm×275mm×145mm

發射鉗尺寸

長寬厚300mm×175mm×50mm

顯示模式

超大LCD實時顯示剩余電池電壓，具有背光燈

LCD尺寸

長寬128mm×75mm；顯示域124mm×67mm

外包裝尺寸

長寬高400mm×245mm×335mm

工作溫度

-10℃～40℃

存儲條件

-20℃~50℃，≤95％RH, 無結露

背光控制

有，白色背光燈

工作溫度

-10℃～40℃

存儲條件

-20℃~50℃，≤95％RH, 無結露

儀表質量

發射機2.5kg；發射鉗1.08kg；總質量4.4kg（含接收機）

電池電量

當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電；低于9.5V時，設備自動關機

充 電 器

12.6V DC充電器

充電接口

圓形充電接口，DC標識

抗    壓

發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力

耐    壓

AC 3700V/rms(儀器箱頂面與底面之前)

電磁特性

IEC61326(EMC)

參考安規

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)

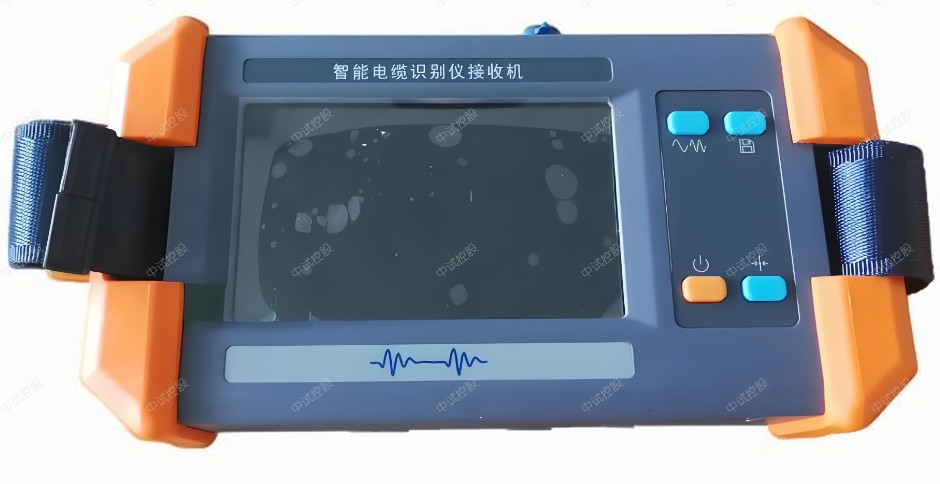

功    能

帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量

電    源

7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時

額定電流

約300mA max

顯示模式

3.5寸真彩液晶屏顯示，彩色圖標指示

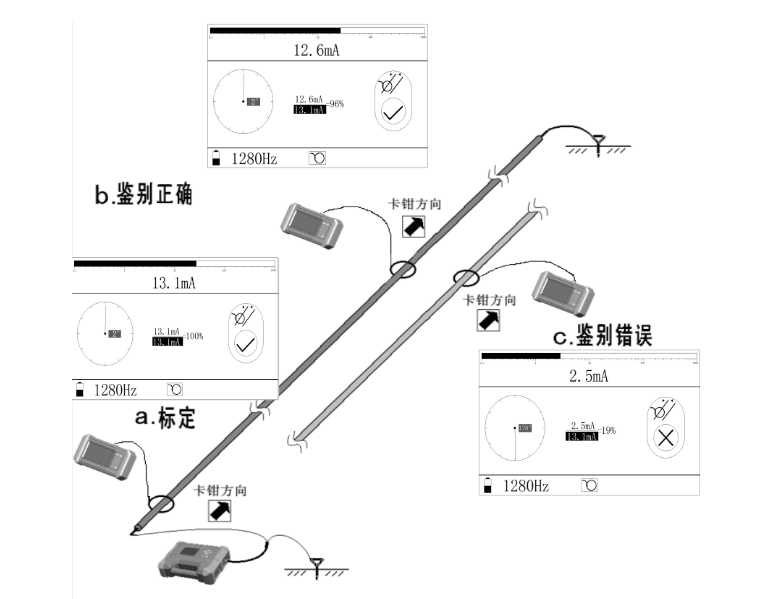

信號標定

有，標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一

標定好后不能改變測試頻率和放大倍數，否則要重新標定；測試不同的電纜都需要重新標定

方向識別

有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一

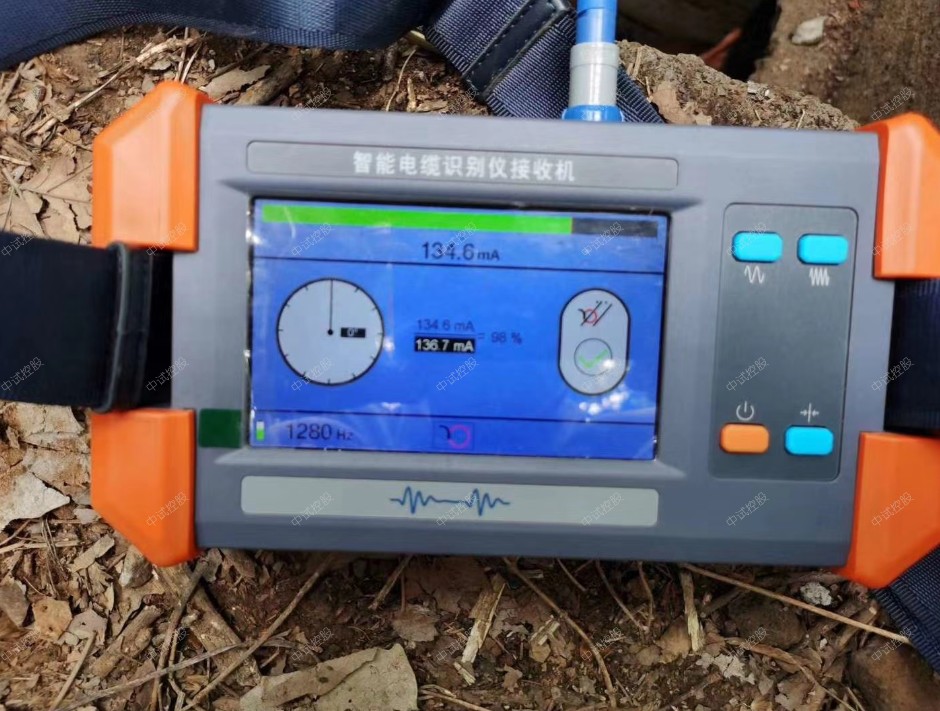

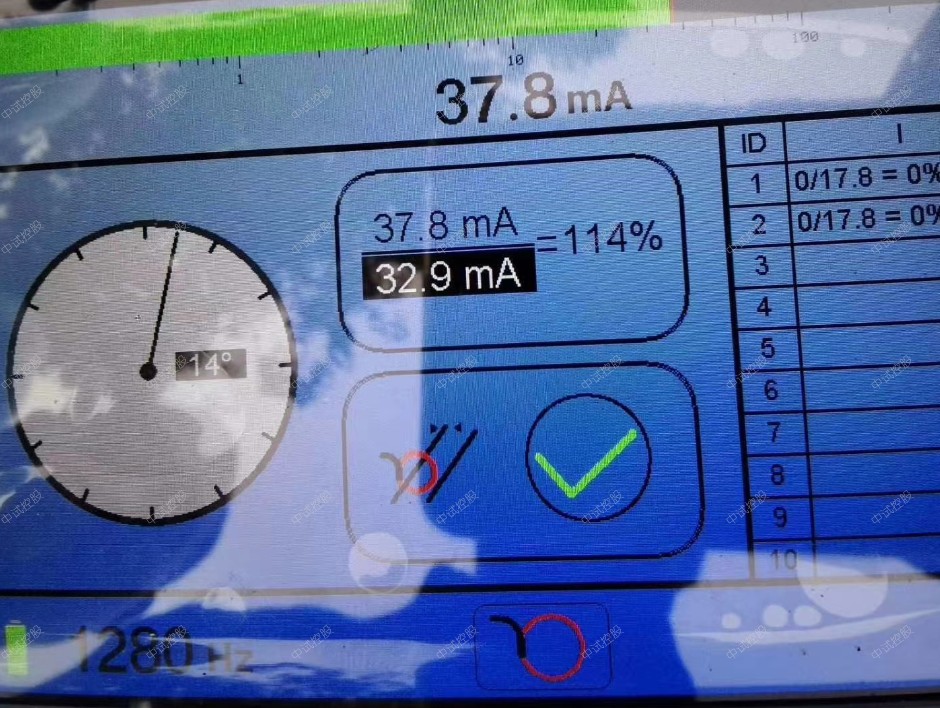

電纜識別成功

綠色打鉤圖標指示（√）

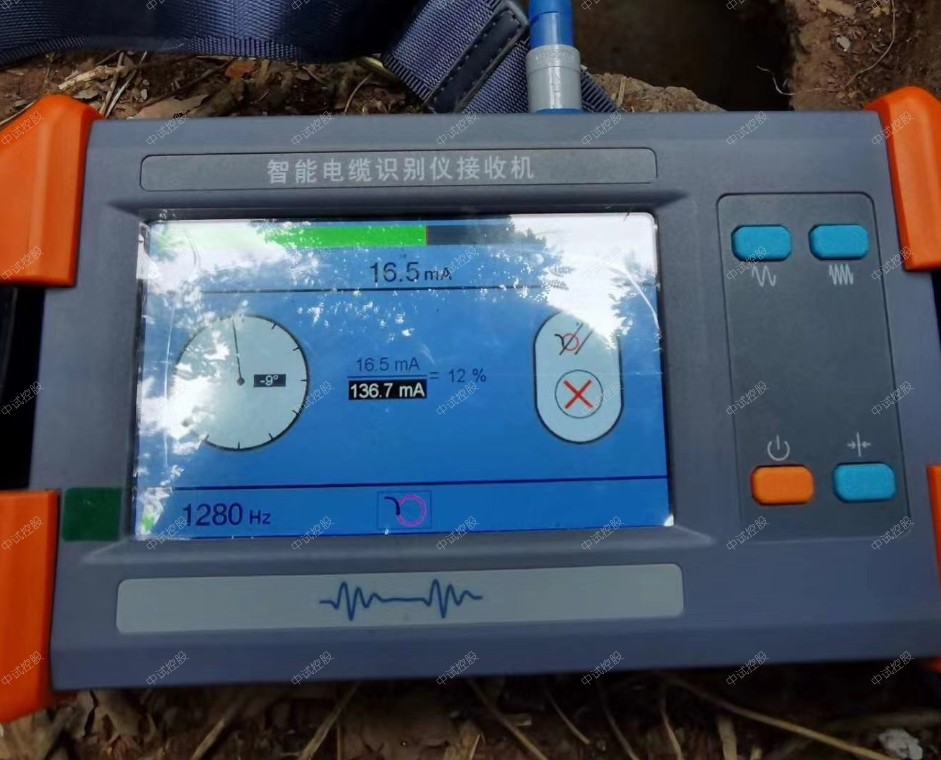

非目標電纜

紅橙色打叉圖標指示（×）

接收機尺寸

長寬厚207mm×101mm×45mm

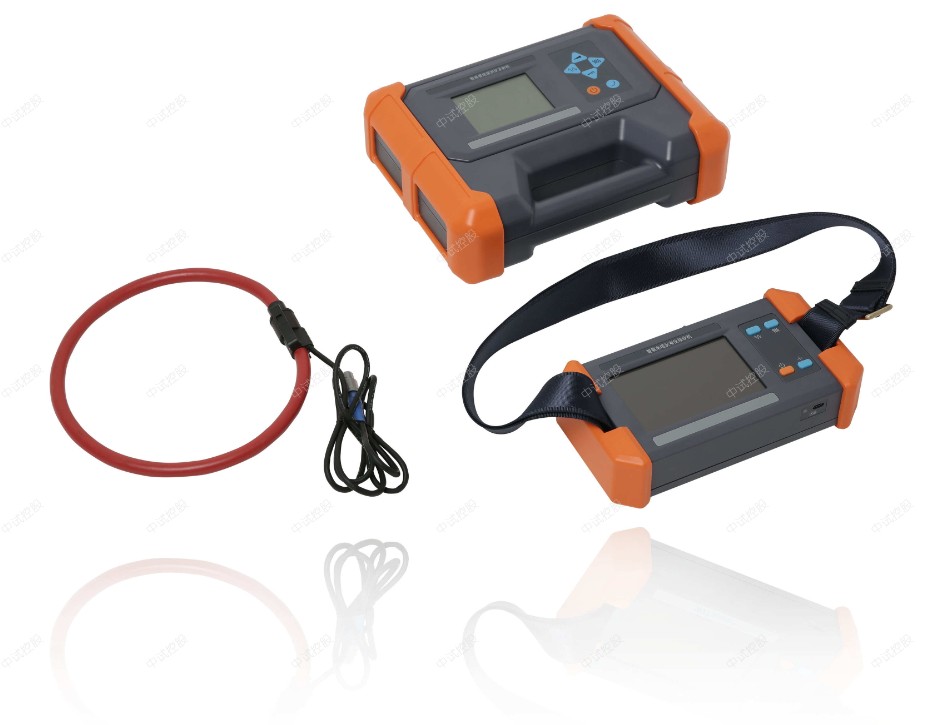

柔性電流鉗

長約630mm，線徑6 mm或12.5mm

線圈內徑

φ200mm（可以根據需要定制更大口徑）

引線長度

柔性電流鉗引線長度：2m

電壓測試線

長1m (紅黑各1條)

檢測范圍

停電識別：線圈可檢測回路電阻為0Ω～10kΩ的脈沖信號；檢測回路電阻為10kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-10公里，主要由接地電阻與線纜電阻決定)

帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-5公里，主要由接地電阻與線纜電阻決定)

量程

交流電壓： 0.00V～600V(50Hz/60Hz)

交流電流： 0.00A～5000A(50Hz/60Hz)

電流頻率： 45Hz~70Hz

精度

交流電壓：±2%±3dgt

交流電流：±2%±3dgt

電流頻率：±2%±3dgt

識別信號

彩色信號幅度和數字顯示

檢測速率

約1次/秒

增益調節

測試界面下，按左右箭頭鍵調節信號放大倍數，信號幅度條處于10~100處佳

背光控制

開機功能選擇界面下，按上下箭頭鍵可以調節LCD背光亮度

自動關機

開機約30分鐘后，儀表自動關機，以降低電池消耗

電池電壓

當電池電壓低于6.5V時，電池電壓低圖標顯示，提醒給電池充電

充 電 器

9V DC充電器

充電接口

USB充電接口

工作溫濕度

-10℃～40℃；80%Rh以下

存放溫濕度

-10℃~50℃，≤95％RH, 無結露

接收機質量

電流鉗172g；接收機370g(帶電池)

耐    壓

AC2000V/rms(外殼前后兩端之前)

適合安規

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
