武漢可調直流試驗電源

如果不是專業的人員，問到大家什么是武漢可調直流試驗電源，估計是沒有幾個人知道的，雖然我們每天都在和電打交道，也對電力唯一的了解就是用得好可以造福大家，用的不好也可以傷人于無形。

其實武漢可調直流試驗電源就是用于可調式電源用于電力系統在電保護，高雅設備測試設備的時候通用的電源設備，簡單來說就是這個是臨時的一個電源，這個臨時電源是來測試那些高壓設備測試使用或者在發生電保護之后測試用的。

當然武漢可調直流試驗電源精準度高，耐電流沖擊能力強，也成為它受歡迎的特點，因為是使用的毫秒及功能用單片機，所以在精準度上面比想象中的更加精準。可用于測量繼電器的獲得命令道世紀執行的間隔時間。所以可以選擇我們。





輸出電壓范圍：DC0~280V

輸 出 電 流：0~10A（長時）；30A（瞬時300ms）

前言

尊敬的用戶，非常感謝您選擇使用湖北中試高測電氣控股有限公司的ZSLT-C可調直流試驗電源(0~280V)產品，為了保護設備及人身安全，做實驗前請仔細閱讀使用說明書，嚴格按說明書規范操作。

  ZSLT-C可調直流試驗電源(0~280V)是湖北中試高測電氣控股有限公司按照國家有關標準和規定，在認真分析用戶需求的基礎上，積累開發及運行經驗，經過多次優化而設計出的直流可調試驗電源設備。

第一章    概述

第一節   簡介

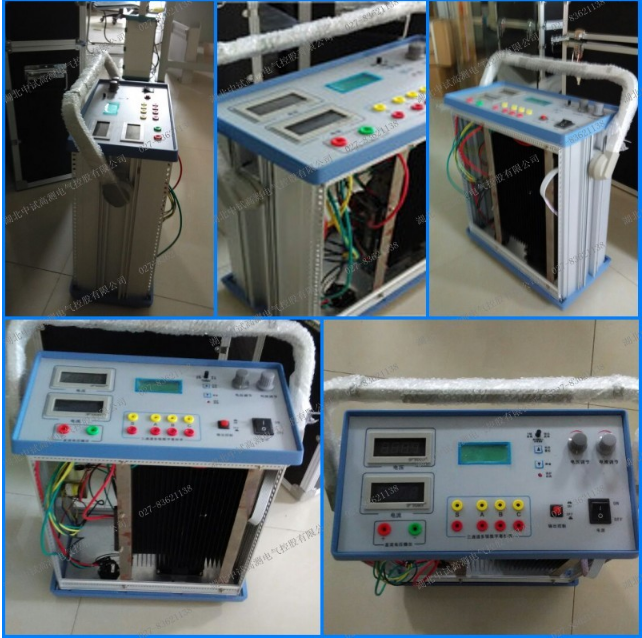

ZSLT-C可調直流試驗電源(0~280V)是電力系統繼電保護、高壓設備測試設備和回路試驗用的通用電源設備。該測試電源以先進的PWM開關電源技術為核心，采用精密多圈電位器調節、數字儀表顯示、電壓調節范圍寬、穩壓精度高、耐電流沖擊能力強。電源還集成了三通道智能毫秒計功能，毫秒計可由電源輸出信號或外部開關量輸入信號啟動，可以同時對三路外部開關量輸入信號計時。由于本產品的毫秒計功能運用單片機實現，故使得毫秒計的計時精度和使用時的智能化程度都大大提高。

第二節    引用的相關標準

GB/T1471.4—93    微小型計算機系統備用開關電源通用技術條件

SJ2811.1—87       通用直流穩定電源術語及定義、性能與額定值

SJ2811.2—87       通用直流穩定電源測試方法

GB/T2423.1—2001  電工電子產品基本環境試驗規程

第三節       適用范圍

本產品是電力系統理想的試驗用的通用電源。

●  可用于繼電保護裝置和開關操作回路20%和80%電壓試驗電源；

 ● 可用于繼電保護裝置用開關電源的啟動性能測試；

● 可用于從0 ~280V各類裝置用直流實驗電源；

●可用于測量繼電器或執行裝置的從獲得命令到實際執行的間隔時間（毫秒值）。

第四節       主要特點

●   集通用可調電源和三通道智能毫秒計兩大功能于一身；

    ●   DC48V~264V寬范圍電壓輸出，精密恒壓電源；

●  精密多圈電位器調節，輸出電壓連續可調；

●  10A輸出可長時間工作，

●   自帶輸出電壓數字儀表顯示，使用方便；

●   具有完善的過流、過壓、短路、過載、過熱保護，可靠性高；

●   毫秒計既可隨電源輸出啟動，也可由外部開關量啟動；

    ●   可同時測量外部開關量通斷時間、通斷狀態；

●  每路開關量均可保存八組時間數據。

第二章     裝置使用說明

第一節           裝置的主要技術參數

     ●  開關電源

     輸入電壓   AC 220V ±20%

    輸入頻率   47~63Hz

    效率       ≥85%

輸出電壓   DC0~280V

輸出電壓穩壓精度  ≤5%

    輸出電流   長時間:10A

     ●  毫秒計

     測量范圍    1~60000ms

    分辨率      1ms

    精度        1ms

    數據保存    8組

     ●  工作條件

     環境溫度     0~40℃

    相對濕度    ≤90%RH

     ●  尺寸和重量

     體積        380 *360 *150(mm3)

    重量        8Kg

第二節           裝置使用注意事項

    ●   在通電前檢查各端子接線是否正確；

    ●   S端子與A\B\C端子相互隔離，A\B\C的下端子為公共輸入端；

    ●    改變啟表選擇方式前應長按“△”鍵復位毫秒計，選擇電源輸出啟動方式時應等待電源輸出下降到接近零電壓，以免受輸出電

容影響而誤動作。

第三節           裝置操作說明

    ●   電源輸出操作

    按下電源開關按鈕打開整機電源，開啟控制輸出開關，電源即可輸出，旋轉電壓調節旋紐可調節輸出電壓，由數字電壓表指示具體電壓值。

    ●   毫秒計操作

毫秒計啟動

按下電源開關按鈕打開整機電源，由啟表選擇按鈕選擇毫秒計啟動方式：

    ◆  S端子開關量輸入啟動：按鈕按下狀態

此時當S端子開關量輸入為1時毫秒計開始計時，計時時間在液晶屏首行顯示。

◆  電源輸出啟動：按鈕彈起狀態

此時當電源輸出控制開關打開，輸出電壓上升到0V以上時毫秒計開始計時，計時時間在液晶顯示屏首行顯示。

三通道計時

毫秒計啟動后，即開始檢測ABC三組開關量輸入信號。

以A組為例：每當開關量輸入信號變化一次，如由0變1，毫秒

計則顯示上次0狀態的持續時間和輸入信號的變化為上升沿；反之若由1變0，毫秒計則顯示上次1狀態的持續時間和輸入信號的變化為下降沿。同時顯示當前狀態變化的次數，也即記錄時間的次數。

當任一組狀態變化達到8次，也即時間數據保存8組后，毫秒計停止計時，同時也停止檢測ABC三組開關量輸入信號。

“▽”鍵在毫秒計計時狀態時為停表功能，隨時按下“▽”鍵即可停止毫秒計，也停止檢測ABC三組開關量輸入信號。

每通道的顯示內容如下表所示：

組別	邊沿	時間間隔	次數
A	↑	100ms	1

數據查閱

毫秒計停止計時后，ABC三通道的數據全部返回首次數據顯示。

此時“△”鍵為上翻頁，“▽”鍵為下翻頁功能。按“△”鍵可翻閱前組數據，按“▽”鍵可翻閱后組數據。長按“△”鍵可清除本次試驗數據，以便重新開始試驗。
