要說電流是眼看不到,手摸不到,聞也聞不到的一種無形的東西,但是就是這種東卻卻對我們的生命有著巨大的威脅,好在這些客觀存在的東西總是會有相應的儀器來證明他們的蹤跡,電流的證明武器就是繼電器校驗臺。
簡單來說武漢電子式熱繼電器校驗臺就是一種點至控制器件,通常使用的地方是在自動控制電路里面,就是電流去控制大電流的自動開關,主要起到的作用就是自動調節和自動保護等作用了。
常見的武漢電子式熱繼電器校驗臺存在發電機里面,還有變壓器啊,輸電線等等作為一種繼電保護系統的裝置,這就是像一個定時安檢儀,一旦出現問題的時候就會自動阻斷,避免更大的傷害。發現繼電保護有缺陷的時候,一定要及時處理,不能帶病運轉。

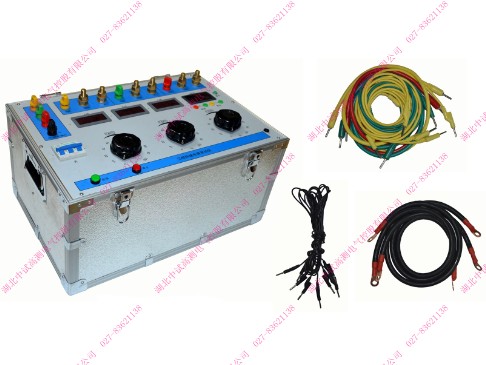

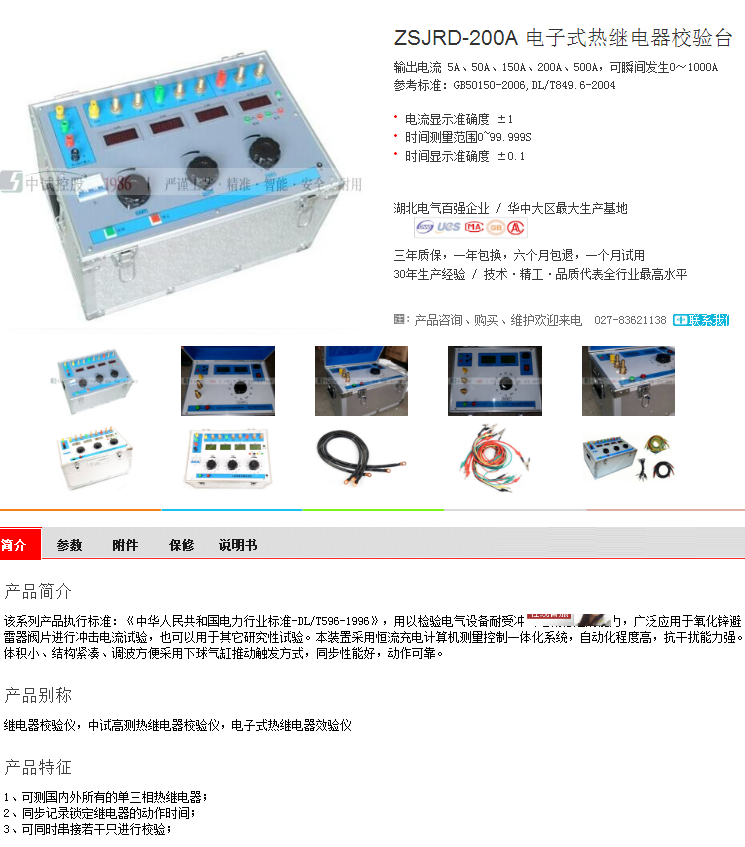

本測試儀是公司收集全國各地用戶反饋信息及多年的實踐經驗研制而成的新一代測試儀器,主要用于對各種熱繼電器及電動機保護裝置進行整定、校驗。由于它設計合理,操作方便,輸出功率大,被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場。
可長時間輸出0~500A電流
可同步測試熱繼電器、熱電偶、電動機保護器
常開、常閉接點檢測
可同時串接若干只校驗,提高工作效率

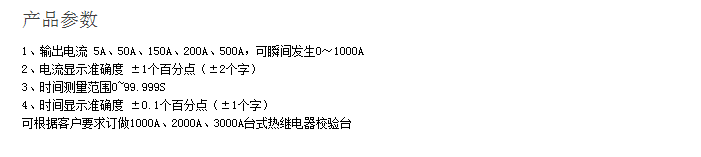

二、主要技術指標
電源輸入:AC 380/220V 50Hz 三相四線
額定功率:2KVA 1*3只
儀表等級:0.5級
輸出電流: 3×500A

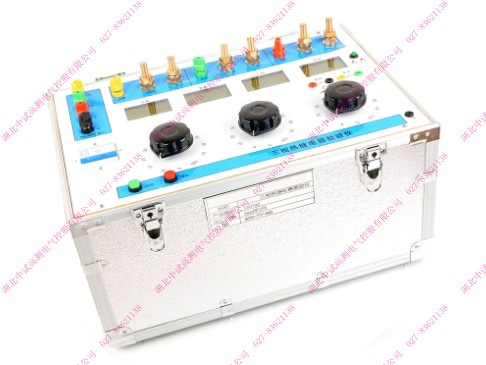

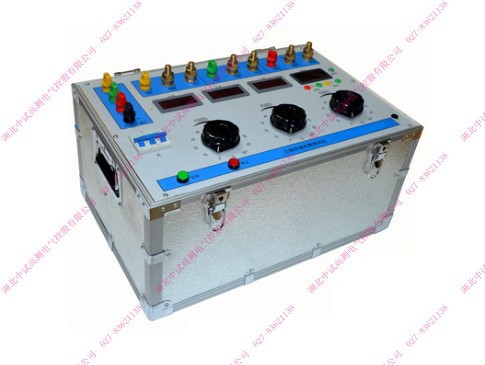

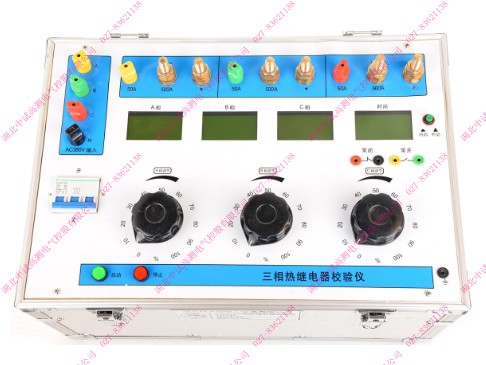

電氣原理(見附圖一)面板說明
電源輸入; AC 380V (三相四線,也可單相輸入但電流輸出無角度)
隔離工作電源輸出 AC 220V、 380V
A相輸出端子 AC 0~50A、0~500A
B相輸出端子 AC 0~50A、0~500A
C相輸出端子 AC 0~50A、0~500A
接地接點 機箱接地
C相輸出細調旋鈕 平滑無級調整
時間測量 (高精度數字秒表 0-9999.9999s±0.0001s)
B相輸出細調旋鈕 平滑無級調整
C相輸出顯示 5位數字電壓電流表
A相輸出細調旋鈕 平滑無級調整
B相輸出顯示 5位數字電壓電流表
輸出停止按鈕
輸出啟動按鈕
電源開關
B相輸出顯示 5位數字電壓電流表
四、操作方法
電源接通前,應斷開“電源控制”開關,并將“電流調節”
及“A相細調”“B相細調”“C相細調”逆時針調回零位。

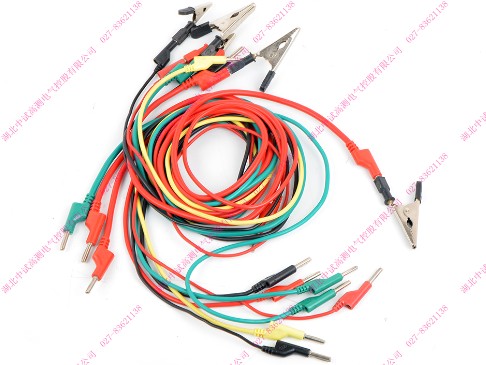

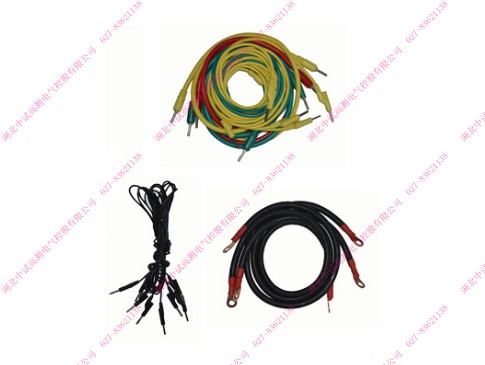

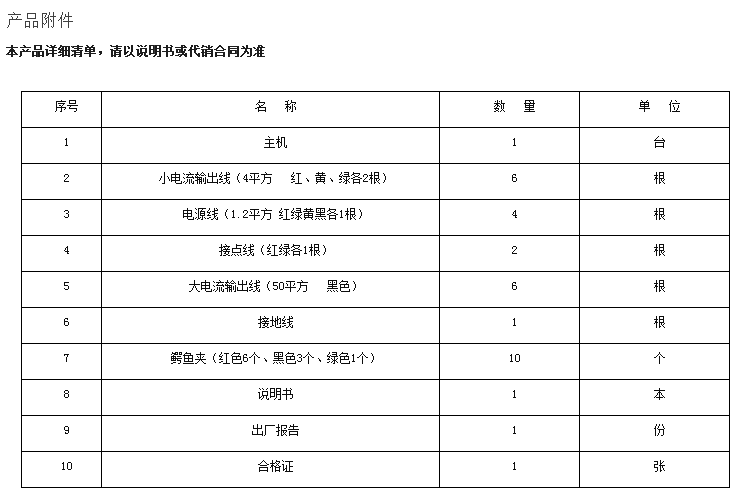

接通電源,將“電源輸入” A、B、C、N端子接入三相四線電源,然后將“A、B、C相電流輸出”端子及“開關量輸入”有源接點端子用專用測試導線連至被測繼電器接點(詳見附圖二)。
3、連接完畢后,合上“電源控制”開關,按下“啟動”按鈕,順時針將“A相細調”“B相細調”“C相細調”所需試驗電流至70%),然后調節"電壓輸出"旋鈕,按下“停止”按鈕,再次按下“啟動”按鈕,即可對被測設備進行特性試驗。
4、對于缺相的操作,三相不平衡的操作,只需將某一相斷開或調回零位及可。
5、如現場只有220V供電電源的情況下,可以將ABC輸入短接接供電電源火線,設備的N接零線(附圖五);其它操作方法同1、2、3、4;
6、把產品做為三相大電流輸出時,也可以把三相零線直接短接做共零輸出
實驗舉例;
熱繼電器的校驗
1、.熱繼電器首次使用前和使用中應定期進行核驗、調整以保證其動作的準確性;
2、校驗前先清除熱繼電器上所有零部件上的灰塵、污垢、銹斑。相關緊固件應堅固到位無松動。
用手按壓脫扣機構,脫扣動作應靈敏可靠;
3、按圖1所示連接好校驗電路,將調壓變壓器的輸出調到零位置,將熱繼電器置于手動復位狀態,
并將整定值旋鈕置于額定值處,檢查無誤后,合上“電源開關”;
4、按下“啟動”按鈕;
5、將調壓變壓器輸出電壓從零升高,使熱元件通過的電流升至額定值,1 h內熱繼電器應不動作;
若1 h內熱繼電器動作,則應將調節旋鈕向整定值的方向旋動;將電流升至1.2倍額定電流,
熱繼電器應在20 min內動作;若20 min內不動作,則應將調節旋鈕向整定電流小的方向旋轉;
6、將電流降至零,待熱繼電器冷卻并手動復位后,再調升電流至1.5倍額定值,熱繼電器應在2 min
內動作;
再將電流降至零,待熱繼電器冷卻并手動復位后,快速調升電流至6倍額定值,分斷QS再隨
即合上,其動作時間應大于5 s。
設計規范的規定:通用用電設備配電設計規范 GB50055—93
第2.4.7條 交流電動機過載保護器件的動作特性應與電動機過載特性相配合。過載保護器件宜采用熱過載繼電器(以下簡稱熱繼電器)或反時限特性的過載脫扣器,亦可采用反時限過電流繼電器。有條件時,可采用溫度保護或其他適當的保護。第2.4.8條 當交流電動機正常運行、正常起動或自起動時,過載保護器件不應誤動作,并應符合下列規定:一、熱繼電器或過載脫扣器的整定電流,應接近但不小于電動機的額定電流;二、過載保護的動作時限應躲過電動機的正常起動或自起動時間。過電流繼電器的整定電流應按下式確定:三、必要時,可在起動過程的一定時限內短接或切除過載保護器件。 2、制造規范的規定:JBT 8627-1997 熱過載繼電器GB 14048.4-2003  低壓開關設備和控制設備 機電式接觸器和電動機起動器二、熱繼電器的選型和使用熱繼電器是利用流過電器的電流所產生的熱效應而反時限動作的繼電器。在電動機控制中主要實現電動機的過載保護、斷相保護、電流不平衡運行的保護及其他電氣設備發熱狀態的控制。但是由于沒有正確的選擇和使用熱繼電器而引起電動機燒毀的事故,時有發生。如何合理地選用和校驗熱繼電器。筆者從長期的工作的工作實踐中總結出以下幾個方面:1、 熱繼電器的選擇根據電動機定子繞組的連接方式選擇熱繼電器的類型。電動機的定子繞組做三角形連接的必須選擇三相結構帶斷相保護裝置的熱繼電器,電動機的定子繞組作星形連接的應選用普通三相結構或兩相結構的熱繼電器;根據電動機的額定電流選擇熱繼電器的規格,一般應使熱繼電器的額定電流等于或稍大于電動機的額定電流;根據需要的整定電流值選擇熱元件的編號和電流等級。一般情況下,熱元件的整定電流為電動機額定電流的0.95 -1.05倍。特殊情況下,最好選擇可調式熱繼電器,并按實際使用情況調節電流到合適值,電動機拖動的是沖擊幸福災禍啟動時間較長及拖動的設備不允許停電的場合,熱繼電器的整定電流值可取電動機額定電流的1.1-1.5倍,電動機的過載能力較差,熱繼電器的整定電流可取電動機額定電流的0.6-0.8倍,同是,整定電流應留有一定的上下限調整范圍;如果熱繼電器的安裝位置環境溫度不同時,還應考慮到溫度影響,其整定電流也應由少許差別;更換熱繼電器時應按電動機原來配套的熱繼電器規格、型號選擇,或按所配負載電動機額定電流的6倍動作電流選擇熱繼電器,而且動作時間一定要原來的熱繼電器相同。2、 熱繼電器的使用熱繼電器必須按照產品說明書中規定的方式安裝,安裝處的環境溫度應與電動機所處環境溫度基本相同,當與其他電氣安裝在一起時,應注意將熱繼電器安裝在其他電器的下方,以避免受其他電器發熱影響而誤動作,其安裝傾斜度不得超過50;考慮到導線材料和粗細將影響到熱元件連接點傳導到外部熱量的多少,導線過細,軸向導熱快,熱繼電器可能提前動作;反之,導線過粗,軸向導熱快,熱繼電器可能滯后動作,所以熱繼電器出線端的連接導線應按表1的規定選用;3、綜合看一下:可以看出,設計和制造標準結論是一致的:1.2倍電動機額定電流時,熱過載繼電器必須動作,時間限制為2h內。1.2倍的含義就是,熱繼電器的誤差不應超過20%??梢姛崂^電器誤差大部分比較高,應在20%左右。因此,如果是選擇熱繼電器,則需要看一下它的誤差范圍到底是多少。但是,目前微機保護的誤差范圍也是±2.5%左右,因此都以1.05倍電動機額定電流開始計算過熱。
保護舉例
過載保護
國家標準
保護器應驗證其性能符合反時限保護特性的要求,并應驗證所有保護特性中最大和最小(最高和最低)的兩個保護特性
試驗應在(20±5)℃、(-5±5)℃、(40±5)℃的條件下進行。
如果在上述三個不同的溫度下進行的過載保護特性試驗,其誤差均在制造商規定的誤差范圍內,則認為保護器具有溫度補償性能。
熱過載繼電器和延時電磁過載繼電器
過載繼電器和起動器應根據下述電流值,按 GB/T 14048.1 -2000中表9、表 10和表 11選用連接導線:
— 脫扣級別為 10A 的過載繼電器,為過載繼電器電流整定值的 10000;
— 脫扣級別為 10,20或30的過載繼電器及規定的最大脫扣時間大于 30,的過載繼電器,為過載繼電器電流整定值的 12500(見 5.7.3)。
熱過載繼電器和延時電磁過載繼電器三極通電時,按 8.2 .1 .5 .1 的規定進行試驗。
操作步驟
按照附圖接線方式將保護器跟儀器連接(請選用合適的連接導線),根據脫扣級別調整輸出電流大小,調整完畢斷開電流輸出,等熱敏原件恢復到常溫以后,按下啟動按鈕電流瞬間加到繼電器上。多次操作描繪出特性曲線。
斷相保護
國家標準
試驗方法
當任意一相斷電時,保護器應在設定的時間內動作,或可同時報警,動作時間誤差應滿足JB/T 10736-2007 8.2.4的要求,應對三相分別進行。
當斷相保護設置為任意一相電壓低于斷相保護設定值動作時,應將三相電壓依次分別設定為斷相保護設定電壓值得90%和110% ,對應110%設定值,保護器應不動作,對應90%設定值,保護器應在設定的(延時)時間內動作(或報警),動作時間誤差應滿足
(JB/T10736-2007 8.2.4 保護功能除非另有規定,各種保護動作值、動作時間誤差及設定值的誤差均在10%范圍內)。
對于整定電流可調的保護器,上述實驗僅需在最大和最小電流整定值進行。
儀器操作
按照附圖接線方式將保護器跟儀器連接(請選用合適的連接導線),調整電壓輸出旋鈕,使輸出電壓達到額定值,保持一段時間后(等保護器進入到正常工作狀態,有電流判定時,需調出相應的運行電流)瞬間降低(或直接斷開)三相電壓中的任意一相電壓,模擬出電機運行時的斷相故障狀態。
阻塞保護
國家標準
試驗方法
將三相電流依次分別設定為阻塞保護設定值的90%和110%,對應90%設定值,保護器應不動作,對應110%設定值,保護器應在設定的(延時)時間內動作(或報警),動作時間誤差應滿足(JB/T10736-2007 8.2.4 保護功能除非另有規定,各種保護動作值、動作時間誤差及設定值的誤差均在10%范圍內)。
儀器操作
按照附圖接線方式將保護器跟儀器連接(請選用合適的連接導線),調節電流輸出旋鈕,先將三相電流調到阻塞保護整定值的90% ,等待一段時間后(等待時間應大于保護器設定的延時動作或報警時間),保護器應不動作(或報警)。再將電流調整到阻塞保護整定值的110% ,等待一段時間后保護器應該動作(或報警)。
三相電流不平衡保護
國家標準
試驗方法
將保護器不平衡保護限值分別設定為上限值和下限值,對應上、下限制不平衡保護動作(報警)延時分別設定為最大和最小延時時間,保護器三相通電,使其不平衡度分別對應90%和110%不平衡設定值,對應90%不平衡設定值,保護器應不動作,對應110%不平衡設定值,保護器應在設定值的(延時)時間內動作(或報警),動作誤差應滿足(JB/T10736-2007 8.2.4 保護功能除非另有規定,各種保護動作值、動作時間誤差及設定值的誤差均在10%范圍內)。8.2.4的要求。
儀器操作
按照附圖接線方式將保護器跟儀器連接(請選用合適的連接導線),調節電流輸出旋鈕,到保護器運行的額定電流,等一段時間(等保護器進入到正常工作狀態)將三相電流其中任意一相電流降低(或升高),調整到跟其它兩路電流差達到不平衡電流整定值的90%和110% ,90%不平衡設定值,保護器應不動作,110%不平衡設定值,保護器應在設定值的(延時)時間內動作(或報警)。
欠載保護
國家標準
試驗方法
將保護器欠載保護限值分別設定為上限值和下限值,對應上、下限值欠載保護動作(報警)延時分別設定為最大和最小延時時間,保護器通電,使其欠載分別達到90%和110%欠載動作設定值(JB/T 10736-2007 8.2.5),對應110%欠載動作設定值,保護器應不動作,對應90%欠載動作設定值,保護器應在設定的(延時)時間內動作(或報警),動作時間誤差應滿足(JB/T10736-2007 8.2.4 保護功能除非另有規定,各種保護動作值、動作時間誤差及設定值的誤差均在10%范圍內)。對應上限值,保護器應三相依次通以欠載電流,對應下限值,保護器應同時通以欠載電流。
注:上述上、下限值分別對應的最大、最小延時時間以及三相同時通電和依次通電的組合,其目的僅在于以最少的試驗次數驗證最多的情況,因此組合可以根據實際方便的情況互換。
儀器操作
按照附圖接線方式將保護器跟儀器連接(請選用合適的連接導線),調節電流輸出旋鈕,到保護器運行的額定電流,等一段時間(等保護器進入到正常工作狀態)將三相電流同時降低到欠載保護整定值得,90%和110% ,90%欠載保護設定值,保護器應不動作,110%欠載保護設定值,保護器應在設定值的(延時)時間內動作(或報警)。
堵轉保護
國家標準
試驗方法
將保護器堵轉保護限值分別設定為上限值和下限值,對應上、下限值堵轉保護動作(報警)延時分別設定為最大和最小延時時間,保護器三相通電,分別對應90%和110%堵轉動作設定值,對應90%堵轉動作設定值,保護器應不動作,對應110%堵轉動作設定值,保護器應在設定的(延時)時間內動作(或報警),動作時間應滿足(JB/T10736-2007 8.2.4 保護功能除非另有規定,各種保護動作值、動作時間誤差及設定值的誤差均在10%范圍內)。
注:上述上、下限值分別對應最大、最小延時時間的組合,其目的僅在于以最小的實驗次數驗證最多的情況,因此組合可以根據實際方便的情況互換。
儀器操作
(同過載保護)
剩余電流保護
國家標準
試驗方法
儀器操作
(略)
溫度保護
國家標準
試驗方法
儀器操作
(略)
相序保護
國家標準
試驗方法
儀器操作
按照附圖接線方式將保護器跟儀器連接(請選用合適的連接導線),調節電流輸出旋鈕,到保護器運行的額定電流,等一段時間(等保護器進入到正常工作狀態),按下相序保護試驗按鈕即可。(不帶相序保護的測試儀應手動翻轉電壓相位)
過壓保護
國家標準
試驗方法
儀器操作
按照附圖接線方式將保護器跟儀器連接(請選用合適的連接導線),調節電流輸出旋鈕,到保護器運行的額定電流,等一段時間(等保護器進入到正常工作狀態)同時增大三相輸入電壓到過壓保護整定值的90%和110% ,90%電壓到過壓保護設定值,保護器應不動作,110%電壓到過壓保護設定值,保護器應在設定值的(延時)時間內動作(或報警)。
欠壓保護
國家標準
試驗方法
儀器操作
按照附圖接線方式將保護器跟儀器連接(請選用合適的連接導線),調節電流輸出旋鈕,到保護器運行的額定電流,等一段時間(等保護器進入到正常工作狀態)同時降低三相輸入電壓到欠壓保護整定值的90%和110% ,90%電壓到欠壓保護設定值,保護器應不動作,110%電壓到欠壓保護設定值,保護器應在設定值的(延時)時間內動作(或報警)。
欠功率保護
國家標準
試驗方法
儀器操作
(略)
起動超時保護
國家標準
試驗方法
儀器操作
同過載保護
欠壓(失壓)重啟動
國家標準
試驗方法
(略)
儀器操作
(略)
溫升試驗
(1)國家標準
JB/T10736-2007
8.2.4 保護功能
以下保護功能除非另有規定,各種保護動作值、動作時間誤差及設定值的誤差均在10%范圍內。
GB 14048.4-2003/標準
8.2.1.5.1延時過載繼電器各極通電時的動作范圍
按如下要求進行試驗時.繼電器應符合表 3的要求:
a) 通常裝在外殼內的過載繼電器或起動器,周圍空氣溫度對應于表 3規定值,在 A倍整定電流時 ,從冷態開始在2h內不脫扣,但是當過載繼電器接線端子在試驗電流下小于2h就已達到熱平衡時則試驗所需時問可取為達到熱平衡所需的時間;
b) 當電流接著上升到B倍整定電流時,應在2h內脫扣;
c) 對于脫扣級別為l0A級的過載繼電器,在整定電流下達到熱平衡后,開始通以C倍整定電流,應在2min內脫扣;
d) 對 于脫扣級別為 10、20和 30級的過載繼電器,在該整定電流下達到熱平衡后,開始通以C倍整定電流 ,應分別在4min、8min和12min內脫扣;
e)從 冷態開始,在D倍整定電流下,應在表2給出的極限值內脫扣。
對電流整定值可調的過載繼電器.動作極限值對于繼電器承載相應最大整定電流和承載相應最小整定電流均應適用。
對于無溫度補償的過載繼電器,其電流倍數/周圍空氣溫度特
性應不大于 1.2%/K。
注 : 1.2%/K是PVC絕緣導體的配合特性。
如果過載繼電器符合表3中在+20℃欄下的有關要求,且在其他溫度下也在圖7所示范圍以內,則認為該過載繼電器是有溫度補償的
表3延時過載繼電器各極同時通電時的動作范圍
過載繼電器型式 |
整 定 電 流 倍 數 |
周圍空氣溫度
|
|||
A |
B |
C |
D |
||
熱式無周{制空氣溫度補償、電磁式 |
1.0 |
1.2 |
1.5 |
7.2 |
+40℃ |
熱式有周圍全了、溫度補償 |
1.05 |
1.2 |
1.5 |
7.2 |
+20℃ |
(2)儀器操作
試驗應在(20±5)℃、(-5±5)℃、(40±5)℃的條件下進行。
如果在上述三個不同的溫度下進行的過載保護特性試驗,其誤差均在制造商規定的誤差范圍內,則認為保護器具有溫度補償性能。
注意事項

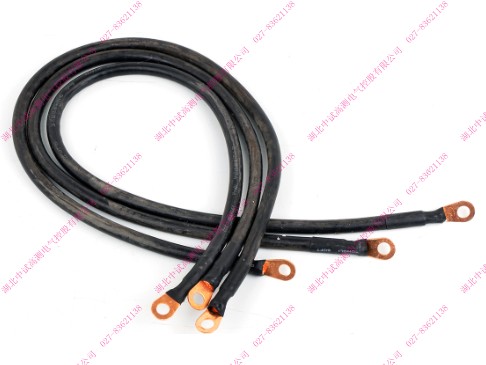

1、本機在使用前,應詳細檢查電流輸出線的截面長度應滿足要求,否則將影響輸出電流值。
2、每次使用完設備后,應將“電壓調節”手柄逆時針調至零位。
3、用戶購機后,應嚴格按照本說明操作。
4、運輸時,必須小心輕放,避免強烈震動。
5、倉庫保管時,環境溫度為0~30℃及相對濕度不超過85%,空氣中不應含有引起腐蝕的有害雜質。
七、保修條件
本測試儀自發貨之日起36個月,用戶若在嚴格遵守本公司規定的使用、運輸、保管的條件下,發現問題本公司給予免費維修,終生維護。
附圖:(一)
附圖:(二)
、
附圖:(三)
輸入電源為三相四線接線方式
附圖:(四)
輸入電源為單相線接線方式
